Toyota Camry Manuel du propriétaire XV70 (2017-2023): Airbags SRS

Les airbags SRS se déploient lorsque le véhicule subit certains types de chocs violents susceptibles de blesser gravement les occupants. Ils opèrent conjointement aux ceintures de sécurité afin de contribuer à réduire le risque de blessures graves, voire mortelles.

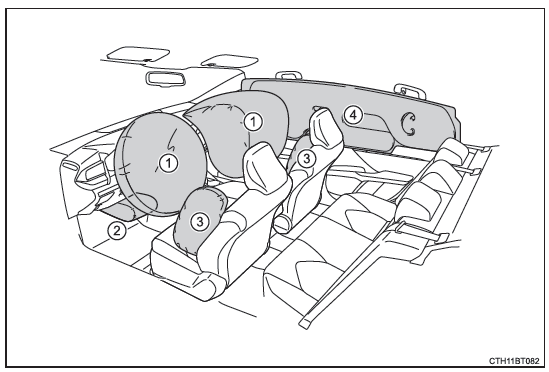

Airbags SRS

Airbags frontaux SRS

  1. Airbag conducteur/airbag du passager avant SRS Participent à la protection de la tête et de la poitrine du conducteur et du passager avant contre les chocs contre les éléments de l'habitacle
  2. Airbag de genoux du conducteur SRS Participe à la protection du conducteur

Airbags latéraux et rideaux SRS

  1. Airbags latéraux avant SRS Participent à la protection du torse des occupants de siège avant
  2. Airbags rideaux SRS Participent principalement à la protection de la tête des occupants des sièges latéraux

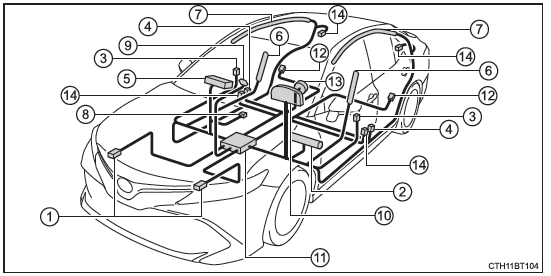

Composants du système d'airbags SRS

Composants du système d'airbags SRS

  1. Capteurs d'impact avant
  2. Airbag de genoux du conducteur
  3. Capteurs d'impact latéral (porte avant)
  4. Capteurs d'impact latéral (avant)
  5. Airbag passager avant
  6. Airbags latéraux avant
  7. Airbags rideaux
  8. Commande d'activation/ de désactivation manuelle des airbags (sur modèles équipés)
  9. Témoin indicateur "AIR BAG ON" et "AIR BAG OFF" (sur modèles équipés)
  10. Témoin d'avertissement SRS
  11. Ensemble de capteurs d'airbags
  12. Capteurs d'impact latéral (arrière)
  13. Airbag conducteur
  14. Prétensionneurs de ceintures de sécurité et limiteurs de force

Les principaux éléments du système d'airbags SRS sont indiqués ci-dessus.

Le système d'airbags SRS est commandé par l'ensemble de capteurs d'airbags. Le déploiement rapide des airbags est obtenu au moyen d'une réaction chimique dans les générateurs de gaz, qui produit un gaz inoffensif permettant d'amortir le mouvement des occupants.

AVERTISSEMENT

Précautions relatives aux airbags SRS

Respectez les précautions suivantes concernant les airbags SRS.

Sinon, cela peut causer des blessures graves, voire mortelles.

Le conducteur et tous les passagers du véhicule doivent porter correctement leur ceinture de sécurité.

Les airbags SRS sont des dispositifs supplémentaires à utiliser avec les ceintures de sécurité.

L'airbag conducteur SRS se déploie avec une force considérable, pouvant occasionner des blessures graves, voire mortelles, en particulier si le conducteur se trouve très près de l'airbag.

La zone à risque de l'airbag conducteur se situant dans les premiers 50 - 75 mm (2 - 3 in.) de déploiement, vous placer à 250 mm (10 in.) de votre airbag conducteur vous garantit une marge de sécurité suffisante. Cette distance est à mesurer entre le centre du volant et le sternum. Si vous êtes assis à moins de 250 mm (10 in.), vous pouvez changer votre position de conduite de plusieurs façons:

Réglez votre siège selon les recommandations ci-dessus, tout en conservant le contrôle des pédales, du volant et la vue des commandes du tableau de bord.

L'airbag passager avant SRS se déploie également avec une force considérable, pouvant occasionner des blessures graves, voire mortelles, en particulier si le passager avant se trouve très près de l'airbag. Le siège du passager avant doit être éloigné le plus possible de l'airbag en réglant le dossier de siège de façon à ce que le passager avant soit assis bien droit dans le siège.

Les nourrissons et les enfants qui ne sont pas correctement assis et/ou attachés peuvent être grièvement blessés ou tués par le déploiement d'un airbag. Un nourrisson ou un enfant trop petit pour utiliser une ceinture de sécurité doit être correctement attaché au moyen d'un siège de sécurité enfant. Toyota recommande vivement d'installer tous les nourrissons et enfants sur les sièges arrière du véhicule et de prévoir pour eux des systèmes de retenue adaptés. Les sièges arrière sont plus sûrs pour les nourrissons et les enfants que le siège du passager avant

AVERTISSEMENT

Précautions relatives aux airbags SRS

AVERTISSEMENT

Précautions relatives aux airbags SRS

AVERTISSEMENT

Précautions relatives aux airbags SRS

AVERTISSEMENT

Modification et mise au rebut des composants du système d'airbags SRS

Ne mettez pas votre véhicule au rebut et ne procédez à aucune des modifications suivantes sans consulter un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance. Les airbags SRS peuvent ne pas fonctionner correctement ou se déployer (se gonfler) accidentellement, provoquant la mort ou de graves blessures.

Ceinture de sécurité arrière
Faites passer la ceinture de sécurité dans le guide avant de l'utiliser si celle-ci en est sortie. AVERTISSEMENT Respectez les précautions suivantes afin de réduire le risque de blessure en cas de freinage brusque, d'embardée ou ...

En cas de déploiement des airbags SRS (gonflage)
Les airbags SRS peuvent provoquer des contusions, des brûlures, de petites écorchures etc., suite à leur déploiement à vitesse extrêmement élevée (gonflage) grâce aux gaz chauds. Une puissante détonation retentit et une poussiè ...
