DESCRIPTION
L'état de l'ensemble de contacteur d'essuie-glace avant est détecté et envoyé au capteur d'angle de braquage dans ce circuit.

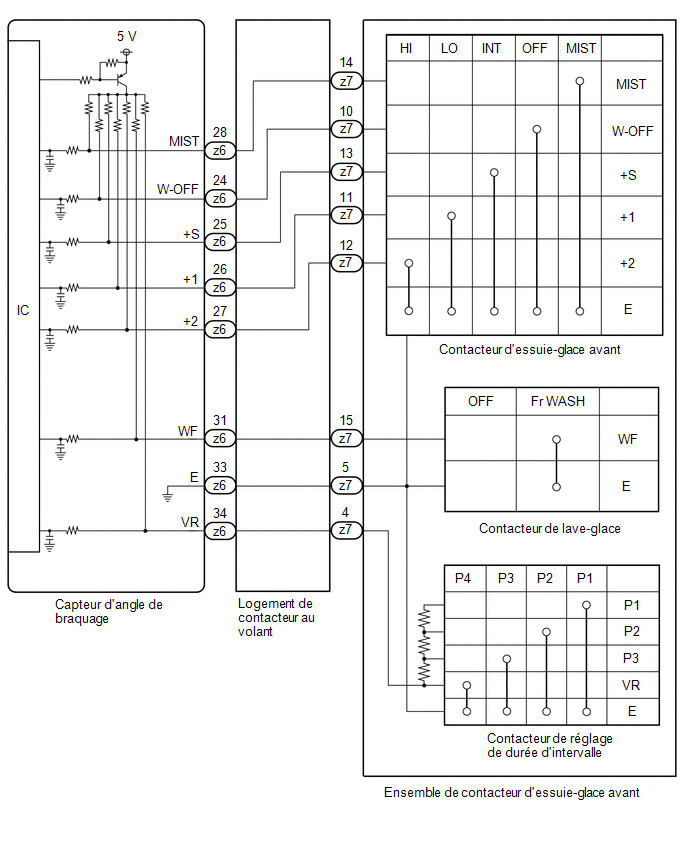

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Chassis / Steering Angle Sensor / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Chassis > Steering Angle Sensor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Wiper OFF Switch | Signal de position OFF du contacteur d'essuie-glace avant |
OFF ou ON | OFF: Contacteur d'essuie-glace avant en position autre que OFF ON: Contacteur d'essuie-glace avant en position OFF |
- |
| Wiper Auto/Int Switch |
Signal de position INT du contacteur d'essuie-glace avant |
OFF ou ON | OFF: Contacteur d'essuie-glace avant en position autre que INT ON: Contacteur d'essuie-glace avant en position INT |
- |
| Wiper Lo Switch |
Signal de position LO du contacteur d'essuie-glace avant |
OFF ou ON | OFF: Contacteur d'essuie-glace avant en position autre que LO ON: Contacteur d'essuie-glace avant en position LO |
- |
| Wiper Hi Switch |
Signal de position HI du contacteur d'essuie-glace avant |
OFF ou ON | OFF: Contacteur d'essuie-glace avant en position autre que HI ON: Contacteur d'essuie-glace avant en position HI |
- |
| Wiper Mist Switch |
Signal de position MIST du contacteur d'essuie-glace avant |
OFF ou ON | OFF: Contacteur d'essuie-glace avant en position autre que MIST ON: Contacteur d'essuie-glace avant en position MIST |
- |
| Washer Switch |
Signal de position ON du contacteur de lave-glace |
OFF ou ON | OFF: Contacteur de lave-glace avant pas en position ON ON: Contacteur de lave-glace avant en position ON |
- |
| Intermittent Time Volume |
Etat du contacteur de réglage de délai intermittent |
Le plus court, plus court, plus long, le plus long |
Le plus court: P4 Plus court: P3 Plus long: P2 Le plus long: P1 |
* |
Cliquer ici .gif)
|
Affichage du tester |
|---|
|
Wiper OFF Switch |
|
Wiper Auto/Int Switch |
|
Wiper Lo Switch |
|
Wiper Hi Switch |
|
Wiper Mist Switch |
|
Washer Switch |
|
Intermittent Time Volume |
OK:
L'affichage du Techstream change correctement en fonction du fonctionnement de l'ensemble de contacteur d'essuie-glace avant.
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
(a) Déposer l'ensemble de contacteur d'essuie-glace avant.
Cliquer ici
(b) Vérifier l'ensemble de contacteur d'essuie-glace avant.
Cliquer ici
| MAL | | REMPLACER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
|
| 3. |
VERIFIER LE LOGEMENT DE CONTACTEUR AU VOLANT |
(a) Déposer le logement de contacteur au volant.
Cliquer ici
(b) Vérifier le logement de contacteur au volant.
Cliquer ici
| OK | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE
|
| MAL | | REMPLACER LE LOGEMENT DE CONTACTEUR AU VOLANT
|
