Toyota Camry Manuel de réparation XV50 (2011–2019): Court-circuit à la batterie dans le circuit d'électrovanne "A" de commande de pression (P074512)

DESCRIPTION

Les changements de rapport sont effectués par l'ECM en mettant les électrovannes de changement de vitesse (SL1, SL2, SL3, SL4, SL5 et S6) en position ON et OFF.

Si une coupure ou un court-circuit se produit dans l'un des circuits d'électrovanne, l'ECM commande les électrovannes restantes pour permettre au véhicule de fonctionner. Si toutes les électrovannes présentent un dysfonctionnement, seul le circuit hydraulique mécanique fonctionne et seules certaines opérations manuelles sont possibles. En cas de coupure ou de court-circuit dans un circuit d'électrovanne, l'ECM coupe l'alimentation électrique vers l'électrovanne défectueuse.

CONSEIL:

Le tableau suivant indique le fonctionnement normal de l'électrovanne (SL1) lorsque le levier de changement de vitesse est en position D.

Fonctionnement de l'électrovanne:

Vitesse	1er	2ème	3ème	4ème	5ème	6ème	7ème	8ème
Soupape d'électrovanne (SL1)	ON	ON	ON	ON	ON	OFF	OFF	OFF

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	MIL	Mémoire	Remarque
P074512	Court-circuit à la batterie dans le circuit d'électrovanne "A" de commande de pression	Alors que le véhicule roule de manière à ce que les changements de rapport se produisent, un court-circuit en +B est détecté dans le circuit de l'électrovanne (SL1) pendant 1 seconde (logique de détection à 1 cycle(s)).	Electrovanne (SL1) Câble de boîte de vitesses Faisceau et connecteur ECM	S'active	DTC enregistré	Code SAE: P0963

DESCRIPTION DU CONTROLE

Ce DTC indique un court-circuit en +B dans le circuit d'électrovanne (SL1). L'ECM commande le passage des rapports en activant ou en désactivant les électrovannes. En cas de coupure ou de court-circuit dans n'importe quel circuit d'électrovanne, l'ECM détecte l'anomalie, allume le MIL et enregistre un DTC.

L'ECM exécute la fonction de sécurité et met les autres électrovannes normales en position ON ou OFF. En cas de court-circuit ou de coupure de circuit, l'ECM cesse d'alimenter en courant l'électrovanne court-circuitée ou dont le circuit est coupé.

PROCEDURE DE CONTROLE

DTC correspondants	P0963: Electrovanne (SL1)/Vérification de plage (courant élevé)
Capteurs / Pièces constitutives requis	Electrovanne (SL1)
Fréquence de fonctionnement	En permanence
Durée	1 s
Fonctionnement MIL	Immédiatement
Séquence de fonctionnement	Néant

CONDITIONS TYPIQUES D'ACTIVATION

Tous

Le contrôle se fait si les DTC suivants ne sont pas enregistrés	Néant
Etat de coupure de courant de l'électrovanne	Pas de coupure
Contacteur d'allumage	ON
Démarreur	OFF
Tension de la batterie	10,5 V minimum

Condition (A)

Tension de la batterie	8 V minimum et inférieure à 12,499 V
Courant cible (0,1 s minimum)	0,8 A maximum

Condition (B)

Tension de la batterie	12,5 V minimum et inférieure à 16 V
Courant cible (0 s minimum)	1 A maximum

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

Une ou plusieurs des conditions suivantes sont remplies: Condition (A) ou (B)

Condition (A)

Tension de la batterie	8 V minimum et inférieure à 12,499 V
Courant d'électrovanne	Au-dessus de 0,92 A

Condition (B)

Tension de la batterie	12,5 V minimum et inférieure à 16 V
Courant d'électrovanne	Au-dessus de 1,1 A

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

Les deux conditions suivantes se vérifient: Conditions (A) et (B)

Condition (A)

Tension de la batterie	8 V minimum et inférieure à 12,499 V
Courant d'électrovanne	0,92 A maximum

Condition (B)

Tension de la batterie	12,5 V minimum et inférieure à 16 V
Courant d'électrovanne	1,1 A maximum

PERIODE TEST DE CONFIRMATION

ATTENTION:

Lors de la période test de confirmation, respectez toutes les limitations de vitesse et le code de la route.

CONSEIL:

• Une fois les réparations terminées, effacer les DTC, puis vérifier si le véhicule est revenu à l'état normal en exécutant la procédure de vérification All Readiness suivante.
• Au moment d'effacer les DTC permanents, se reporter à la procédure Effacer les DTC permanents.

  Cliquer ici

1. Brancher le Techstream sur le DLC3.
2. Mettre le contacteur d'allumage en position ON et allumer le Techstream.
3. Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
4. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
5. Mettre le contacteur d'allumage en position ON et allumer le Techstream.
6. Faire démarrer le moteur.
7. Procéder à la vérification et l'essai de changement de vitesse en position D pendant l'essai sur route. [*1]

   Cliquer ici

   CONSEIL:

   [*1]: Procédure d'estimation normale.

   La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.

8. Arrêter le véhicule.
9. Sélectionner les menus suivants: Powertrain / Transmission / Utility / All Readiness.
10. Introduire le DTC: P074512.
11. Vérifier le résultat de l'estimation de DTC.

    Affichage du Techstream	Description
    NORMAL	Estimation de DTC terminée Système normal
    ABNORMAL	Estimation de DTC terminée Système anormal
    INCOMPLETE	Estimation de DTC non terminée Effectuer la période test après avoir confirmé les conditions d'activation de DTC
    N/A	Impossibilité d'effectuer l'estimation de DTC Le nombre de DTC qui ne satisfont pas aux conditions préalables de DTC a atteint la limite de mémoire de l'ECU

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation est ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE ou N/A, effectuer à nouveau la procédure d'évaluation d'état normal.

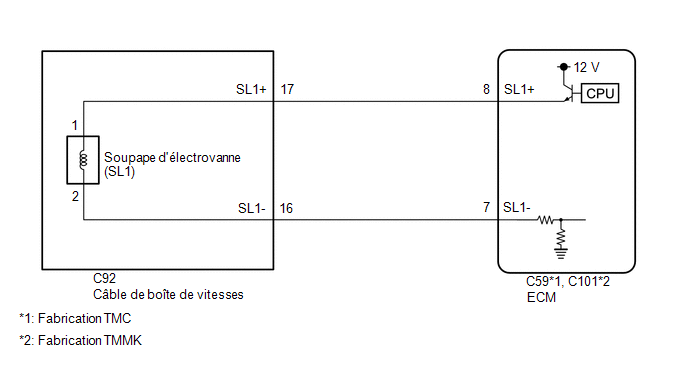

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Effectuer le cycle de détection universel pour effacer les DTC permanents.

  Cliquer ici

• Effectuer l'enregistrement et/ou l'initialisation lorsque les pièces associées à la boîte-pont automatique sont remplacées.

  Cliquer ici

PROCEDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CABLE DE BOITE DE VITESSES (CABLE DE BOITE DE VITESSES (ELECTROVANNE (SL1)) - ECM)

(a) fabrication TMC:

(1) Débrancher le connecteur C59 ECM.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
C59-8 (SL1+) ou C59-7 (SL1-) - Autres bornes	En permanence	10 kΩ minimum

(b) fabrication TMMK:

(1) Débrancher le connecteur C101 ECM.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
C101-8 (SL1+) ou C101-7 (SL1-) - Autres bornes	En permanence	10 kΩ minimum

MAL

PASSER AU POINT 3

OK

2.	REMPLACER ECM

(a) Remplacer l'ECM.

Cliquer ici

SUIVANT

PROCEDER A L'ENREGISTREMENT

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM)

(a) Débrancher le connecteur C92 du câble de boîte de vitesses.

(b) fabrication TMC:

(1) Débrancher le connecteur C59 ECM.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Branchement du tester	Condition	Condition spécifiée
C92-17 (SL1+) ou C59-8 (SL1+) - Autres bornes	En permanence	10 kΩ minimum
C92-16 (SL1-) ou C59-7 (SL1-) - Autres bornes	En permanence	10 kΩ minimum

(c) fabrication TMMK:

(1) Débrancher le connecteur C101 ECM.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Branchement du tester	Condition	Condition spécifiée
C92-17 (SL1+) ou C101-8 (SL1+) - Autres bornes	En permanence	10 kΩ minimum
C92-16 (SL1-) ou C101-7 (SL1-) - Autres bornes	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM)

OK

4.	VERIFIER LA SOUPAPE D'ELECTROVANNE (SL1)

(a) Déposer l'électrovanne (SL1). Cliquer ici

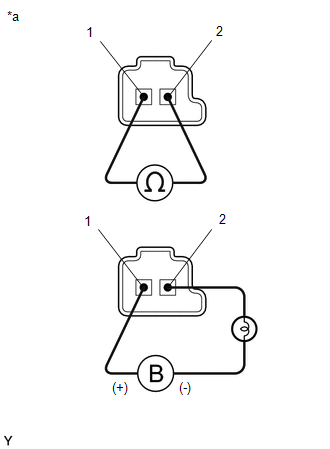

*a Pièce constitutive sans faisceau de câbles branché (électrovanne (SL1))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
Borne 1 - borne 2 de connecteur d'électrovanne (SL1)	20°C (68°F)	5,0 à 5,6 Ω

(c) Brancher un câble positif (+) de la batterie sur la borne 1 et un câble négatif (-) avec une ampoule de 21 W sur la borne 2 du connecteur d'électrovanne. Vérifier si l'électrovanne bouge et émet un bruit de fonctionnement.

OK:

L'électrovanne bouge et émet un bruit de fonctionnement.

OK

REPARER OU REMPLACER LE CABLE DE BOITE DE VITESSES

MAL

REMPLACER L'ELECTROVANNE (SL1)
