Toyota Camry Manuel de réparation XV50 (2011–2019): Le témoin de rappel de ceinture de sécurité côté passager avant ne fonctionne pas

DESCRIPTION

Lorsque le contacteur d'allumage est en position ON (IG), l'ECU de détection d'occupant envoie des signaux à l'ensemble de capteur d'airbag qui indique l'état de l'ensemble de sangle intérieure de ceinture de sécurité avant droite et si le siège du passager avant est occupé. L'ensemble de capteur d'airbag envoie ces signaux à l'ensemble de combiné d'instruments via la communication CAN. Le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments s'allume, clignote ou s'éteint en fonction de ces signaux.

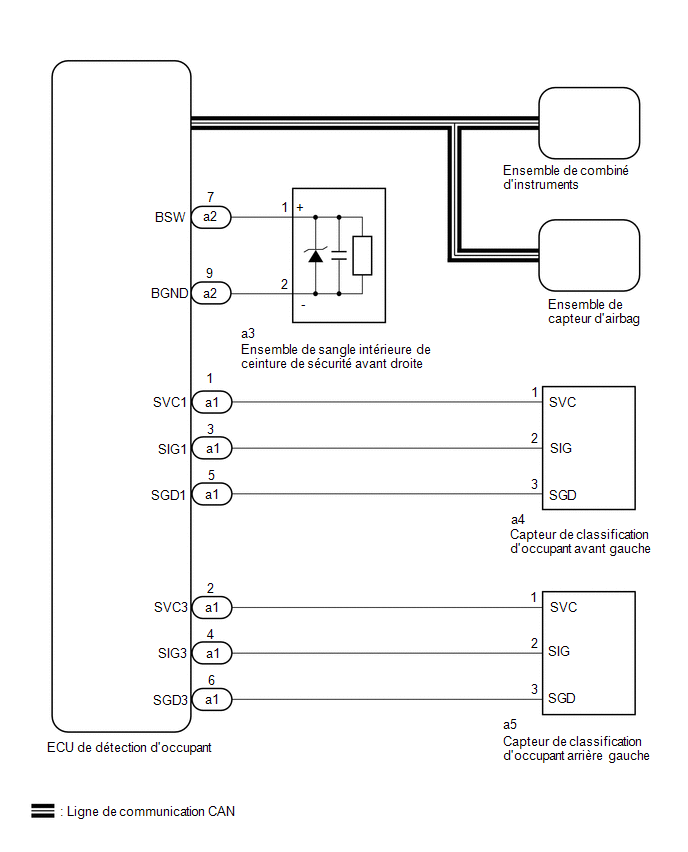

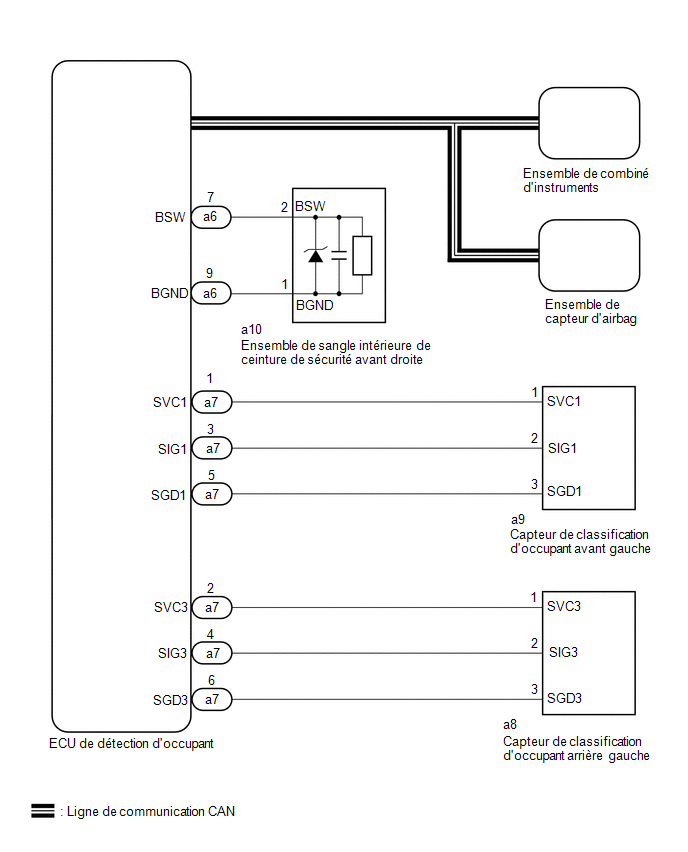

SCHEMA DE CABLAGE

fabrication TMC: fabrication TMMK:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Le système de rappel de ceinture de sécurité utilise le système de communication CAN. Tout d'abord, s'assurer qu'il n'y a pas de dysfonctionnements dans le système de communication CAN. Se reporter à la section Comment utiliser la recherche des pannes.

Cliquer ici

CONSEIL:

Le témoin d'avertissement de rappel de ceinture de sécurité situé sur l'ensemble de combiné d'instruments est utilisé pour le siège du conducteur et le siège du passager avant. Commencer par s'assurer que le fonctionnement du témoin de rappel de ceinture de sécurité est normal.

Cliquer ici

Si le témoin d'avertissement de rappel de ceinture de sécurité ne fonctionne pas pour le siège du conducteur et du passager avant, remplacer le combiné d'instruments.

Cliquer ici

PROCEDURE

1.	VERIFIER SI DES DTC SONT EMIS (SYSTEME DE CLASSIFICATION D'OCCUPANT)

(a) Supprimer les DTC.

Body Electrical > Occupant Detection > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > Occupant Detection > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Les DTC sont émis	B

B

PASSER AU SYSTEME DE CLASSIFICATION D'OCCUPANT

A

2.	VERIFIER L'EMISSION DE DTC (SYSTEME D'AIRBAG)

(a) Supprimer les DTC.

Body Electrical > SRS Airbag > Clear DTCs

(b) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes

Résultat:

Résultat	Passer au point
Les DTC ne sont pas émis	A
Les DTC sont émis	B

B

PASSER AU SYSTEME D'AIRBAG

A

3.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Occupant Detection / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Occupant Detection > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Passenger Buckle SW	Contacteur de boucle de ceinture de sécurité du passager avant	Unset, Set ou NG	Unset: Ceinture de sécurité détachée Set: Ceinture de sécurité bouclée NG: Données non identifiées	-

Body Electrical > Occupant Detection > Data List

Affichage du tester
Passenger Buckle SW

Résultat:

Résultat	Passer au point
Unset ou Set s'affiche sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant	A
Unset ou Set ne s'affiche pas correctement sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant	B
NG s'affiche sur le Techstream	C

B

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

C

REMPLACER L'ECU DE DETECTION D'OCCUPANT

A

4.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / SRS Airbag / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > SRS Airbag > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Right side Buckle SW	Contacteur de boucle droite	Unset, Set ou NG	Unset: Ceinture de sécurité détachée Set: Ceinture de sécurité bouclée NG: Données non identifiées	-

Body Electrical > SRS Airbag > Data List

Affichage du tester
Right side Buckle SW

Résultat:

Résultat	Passer au point
Unset ou Set s'affiche sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant	A
Unset ou Set ne s'affiche pas correctement sur le Techstream en fonction de l'état de la ceinture de sécurité du passager avant NG s'affiche sur le Techstream	B

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG
