PIECES CONSTITUTIVES

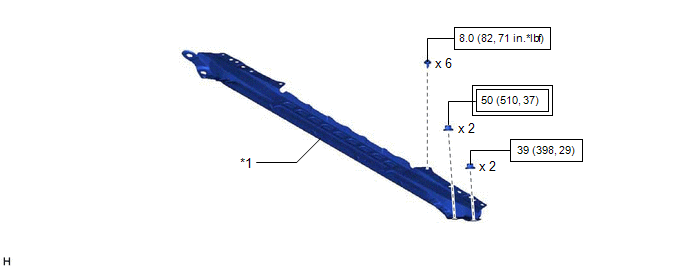

SCHEMA
*1 | SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

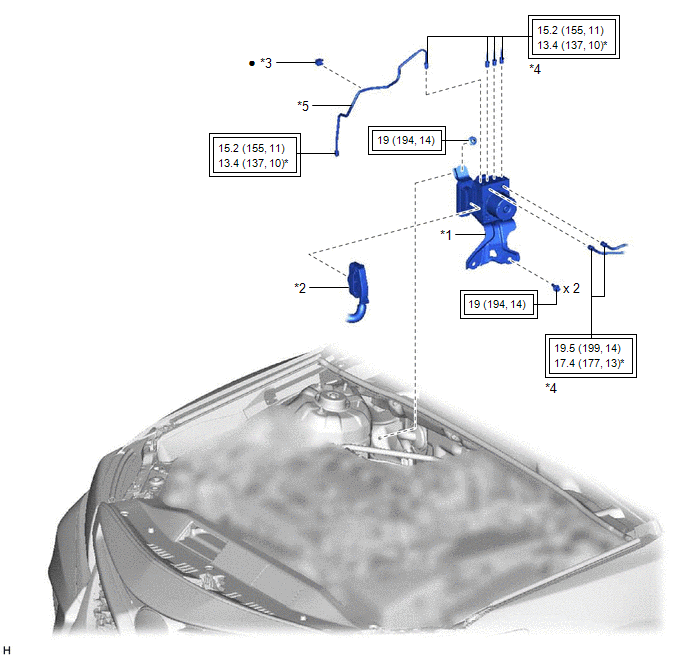

SCHEMA
*1 | ACTIONNEUR DE FREIN AVEC SUPPORT |
*2 | CONNECTEUR |
*3 | ATTACHE DE TUYAU DE FREIN |
*4 | CANALISATION DE FREIN |
*5 | TUYAU DE FREIN AVANT N° 3 |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou de raccord |
● | Pièce non réutilisable |
- | - |

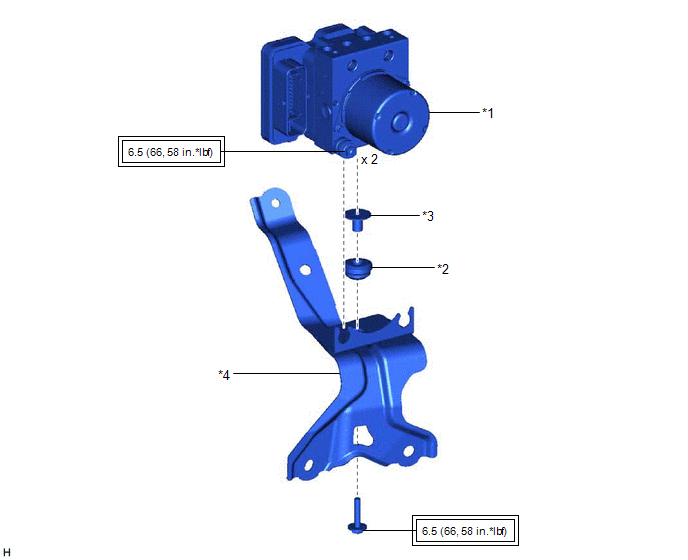

SCHEMA
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN |
*2 | COUSSINET DE BOULON D'ACTIONNEUR DE FREIN |
*3 | COLLIER DE BOITIER D'ACTIONNEUR DE FREIN N° 2 |
*4 | ENSEMBLE DE SUPPORT D'ACTIONNEUR DE FREIN |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
Schema Du Systeme
SCHEMA DU SYSTEME
Tableau de communication
Emetteur Récepteur
Signal Ligne
ECM Ensemble de capteur radar à ondes millimétriques
Signal de fonctionnement du régulateur de vitesse
Signal de position de ralenti de la pédale d'accélérateur
...
Système de freinage de retard
DESCRIPTION Lorsque le véhicule roule, le fait d'enfoncer l'ensemble de capteur de pédale d'accélérateur/de frein entraînera l'activation du système de freinage de retard pour limiter le couple d'entraînement. Les conditions d'activation du système de freinage de retard ainsi que les éléme ...
Dysfonctionnement du ECU (C1611)
DESCRIPTION Si l'ensemble d'ECU d'avertissement de distance détecte un dysfonctionnement interne pendant l'autodiagnostic, le DTC C1611 est enregistré.
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé
C1611 Dysfonctionnement du ECU
...
