PIECES CONSTITUTIVES

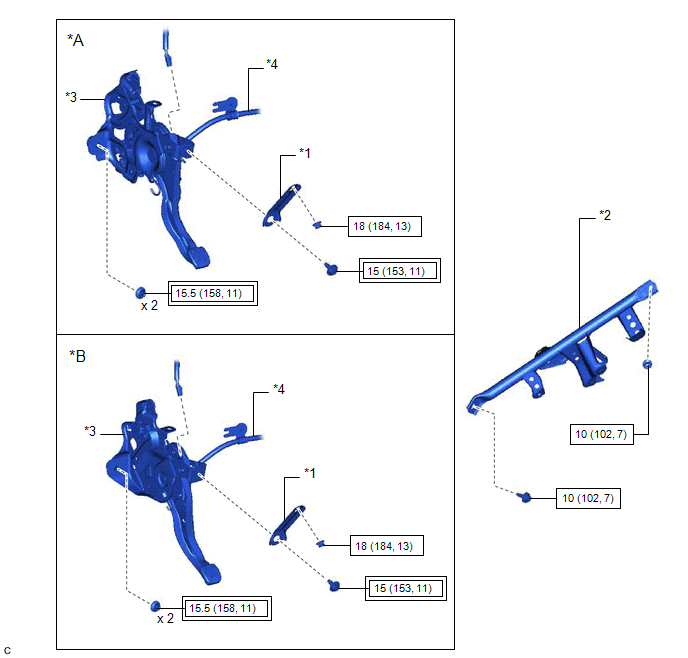

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | SUPPORT DU TABLEAU DE BORD VERS LA PEDALE |
*2 | TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3 |
|
*3 | ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT |
*4 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

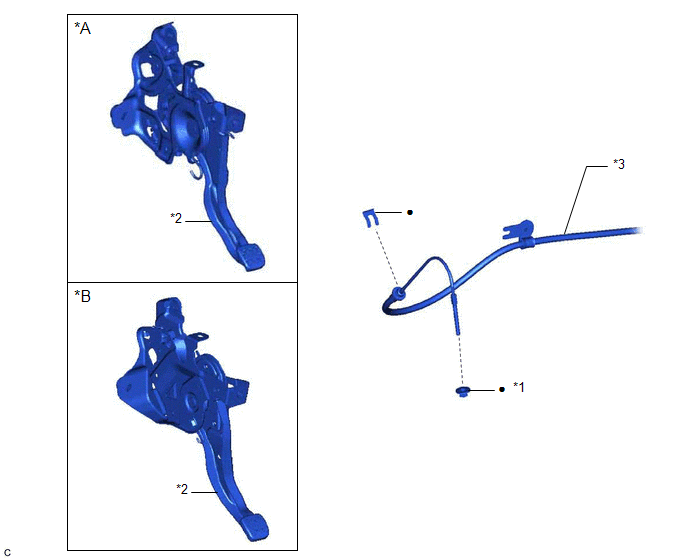

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ECROU DE REGLAGE DE CABLE N° 1 |
*2 | ENSEMBLE DE PEDALE DE FREIN DE STATIONNEMENT |
|
*3 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
- | - |
|
● | Pièce non réutilisable |
- | - |

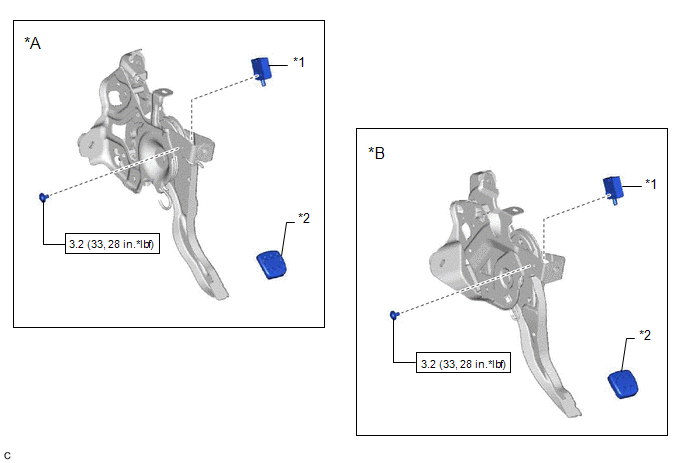

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT |
*2 | COUVRE-PEDALE DE FREIN DE STATIONNEMENT |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
