REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le pare-chocs avant est endommagé ou déformé à la suite d'un accident ou d'un impact avec d'autres objets, par exemple, ou la zone de pose de pare-chocs sur la carrosserie a été réparée, il est nécessaire d'effectuer le réglage de capteur radar à ondes millimétriques.
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

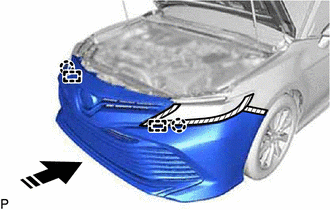

(a) Déplacer l'ensemble de pare-chocs avant en position et engager les 2 guides et les 2 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Reposer les 4 boulons.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
(c) Reposer les 2 agrafes.
(d) avec système d'aide au stationnement intuitif:
(1) Brancher le connecteur.
(e) avec système de moniteur de rétroviseur panoramique:
(1) Brancher le connecteur.
(f) avec système de sécurité préventive:
(1) Brancher le connecteur.

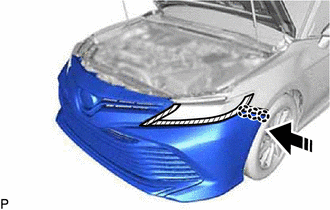

(g) Engager les 3 griffes comme indiqué sur le schéma.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
![]() |
Poser dans ce sens |
(h) Reposer les 8 vis.
(i) Reposer l'agrafe.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

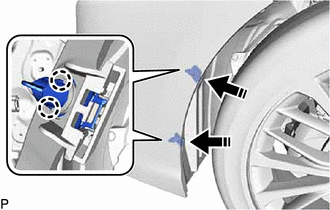

(j) Engager les 4 griffes pour reposer les 2 agrafes de maintien de goupille comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(k) Reposer l'ensemble de pare-chocs avant.
2. REPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID

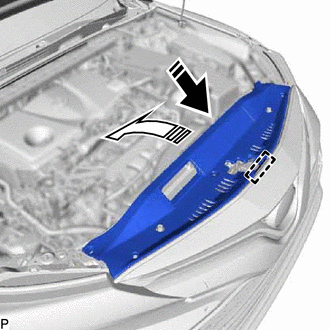

(a) Engager le guide, comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(b) Reposer le joint de conduite d'admission d'air froid à l'aide des 5 agrafes.
3. REGLER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT GAUCHE (avec système de moniteur panoramique)
Cliquer ici
4. EFFECTUER LE CALIBRAGE (avec système d'aide au stationnement intuitif)
Cliquer ici
5. REGLER L'ENSEMBLE DE PHARE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du renfort de pare-chocs avant est nécessaire.
Cliquer ici
