SYSTEME DE DIAGNOSTIC
MODE DE DIAGNOSTIC DU SYSTEME DE MONITEUR D'AIDE AU STATIONNEMENT
(a) Dans le cas du mode de diagnostic du système de moniteur d'aide au stationnement, les signaux reçus par l'ensemble d'autoradio et d'affichage peuvent être vérifiés et le système de moniteur d'aide au stationnement peut être calibré, réglé et vérifié à l'aide de l'affichage multifonction.
REMARQUE:
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de moniteur d'aide au stationnement peut être nécessaire.
Cliquer ici
CONSEIL:
Les éléments affichés peuvent varier en fonction des caractéristiques du véhicule.

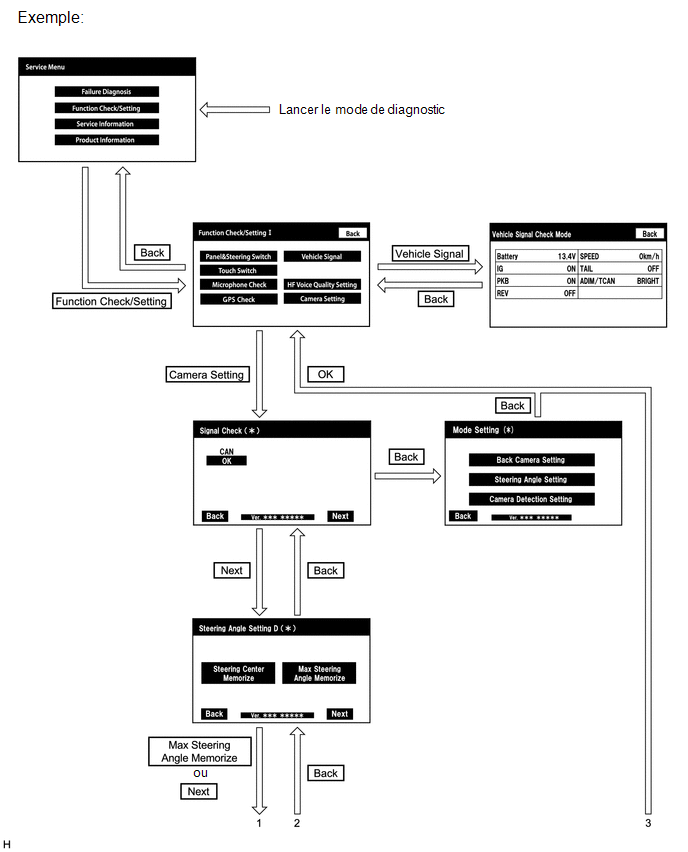

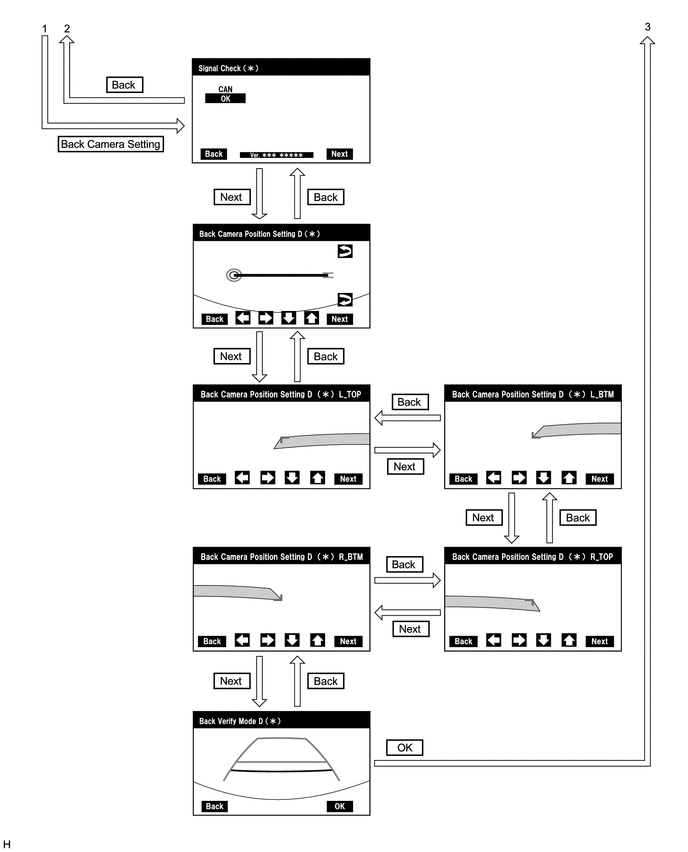

CHANGEMENT DE L'ECRAN DE DIAGNOSTIC (PENDANT L'INITIALISATION DU SYSTEME DE MONITEUR D'AIDE AU STATIONNEMENT)

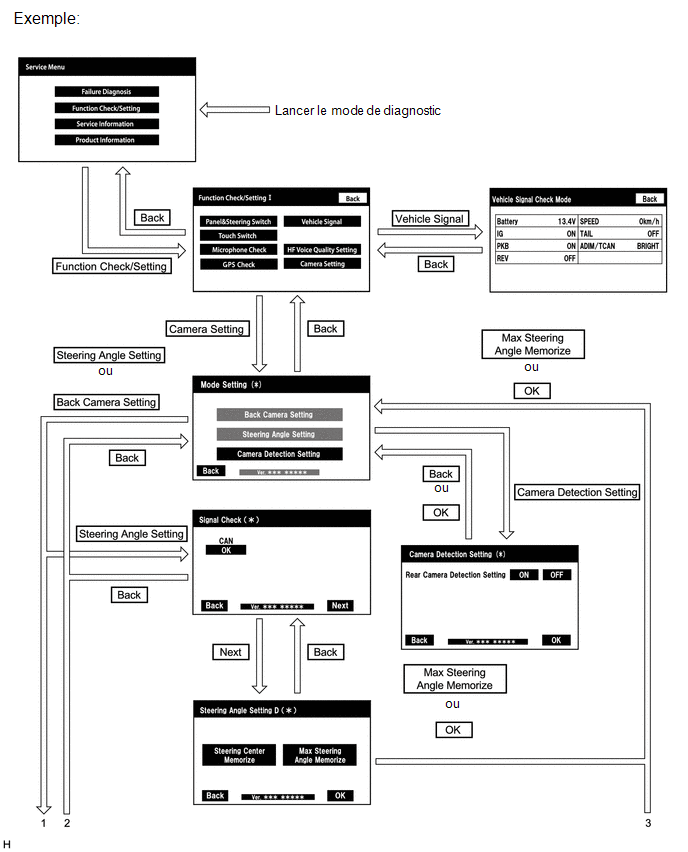

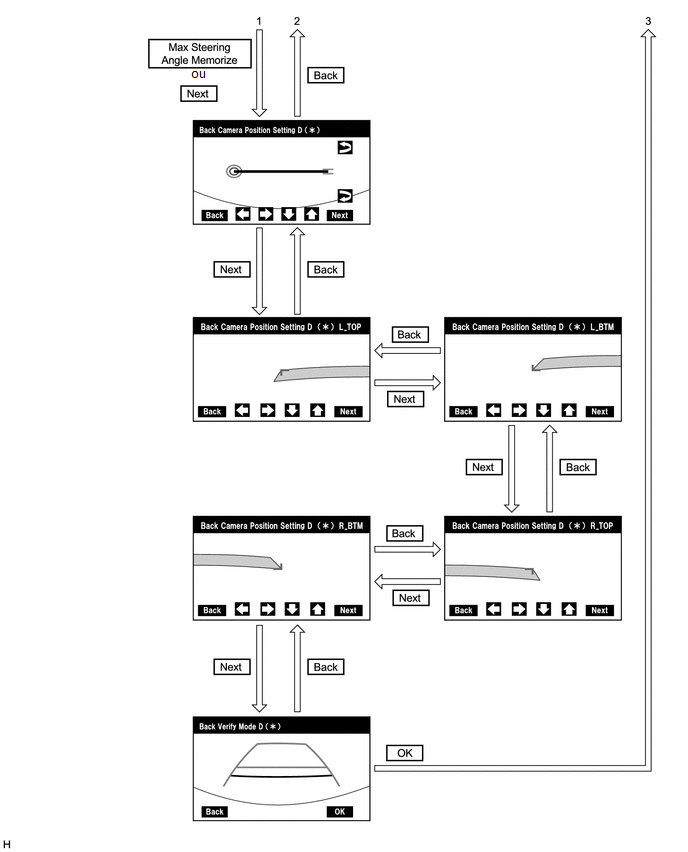

CHANGEMENT DE L'ECRAN DE DIAGNOSTIC (APRES L'INITIALISATION DU SYSTEME DE MONITEUR D'AIDE AU STATIONNEMENT)
VERIFICATION DU SIGNAL DU VEHICULE
CONSEIL:
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Lancer le mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici

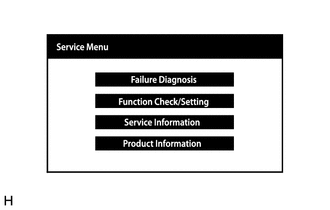

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI" .

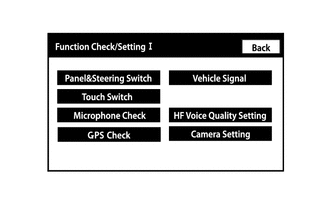

(c) Sélectionner "Vehicle Signal" sur l'écran "Function Check/Setting I".
(d) Mode de vérification de signal du véhicule

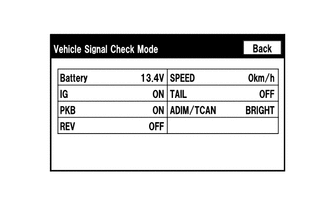

(1) Lorsque l'écran "Vehicle Signal Check Mode" s'affiche, vérifier l'élément affiché pour "REV".
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
CONSEIL:
- Seules les conditions comprenant des entrées s'affichent.
- Cet écran affiche l'entrée des signaux de véhicule vers l'ensemble de récepteur de radio et d'affichage.
(e) Fin du mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
CONSEIL:
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
VERIFICATION DU SIGNAL (SIGNAUX D'ENTREE DE SYSTEME DE MONITEUR D'AIDE AU STATIONNEMENT)
(a) Lancer le mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI" .
(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".
CONSEIL:
Après avoir sélectionné "Camera Setting", les changements d'écran diffèrent selon que l'initialisation du système de moniteur d'aide au stationnement a été réalisée après le remplacement de l'ensemble de caméra de télévision arrière.
Initialisation du système de moniteur d'aide au stationnement |
Changement d'écran |
---|---|
Non effectué |
Ecran "Signal Check" |
Effectuée |
Ecran de réglage de mode |
(3) Lorsque l'écran bascule vers l'écran "Mode Setting", sélectionner "Back Camera Setting" pour afficher l'écran "Signal Check".
CONSEIL:
Pour sélectionner élément grisé, sélectionner et maintenir l'élément en question sélectionné pendant 2 secondes minimum.
(b) Vérification du signal

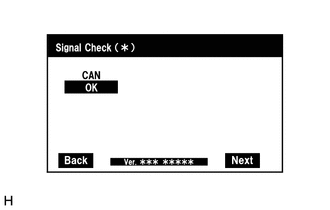

(1) Sur l'écran "Signal Check", il est possible de vérifier l'état des signaux et de vérifier les réglages.
Elément | Détails de la vérification |
Remarque |
---|---|---|
CAN |
Entrée du signal de communication CAN | Lorsque le message "CHK" (rouge) est affiché, sélectionner "Next" ne permet pas de passer à l'écran suivant. |
CONSEIL:
- Lorsque le message "CHK" (rouge) est affiché, réaliser les vérifications en se basant sur les résultats des vérifications suivantes.
- Si le réglage est réalisé après être passé à l'écran suivant, confirmer que l'affichage de tous les éléments est "OK" (bleu) avant de sélectionner "Next".
(c) Vérification de CAN
CONSEIL:
Si "CHK" (rouge) s'affiche pour "CAN", vérifier les DTC et effectuer la recherche de pannes en se basant sur les DTC émis.
Cliquer ici
(d) Fin du mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
REGLAGE DE DETECTION DE CAMERA
CONSEIL:
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.
(a) Lancer le mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
(1) Sélectionner "Function Check/Setting" sur l'écran "Service Menu" pour afficher l'écran "Function Check/SettingI" .
(2) Sélectionner "Camera Setting" sur l'écran "Function Check/Setting I".
(b) Réglage de détection de caméra

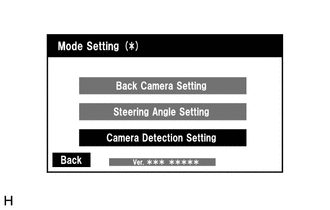

(1) Sélectionner "Camera Detection Setting" sur l'écran "Mode Setting".

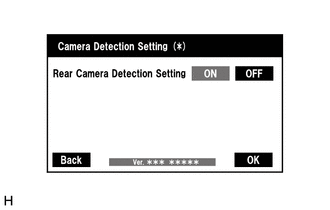

(2) Sélection ON ou OFF sur l'écran "Camera Detection Setting" le cas échéant.
CONSEIL:
Après avoir sélectionné ON ou OFF, retourner à l'écran "Mode Setting" en sélectionnant "OK" ou "Back".
(c) Fin du mode de diagnostic.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
HISTORIQUE D'ERREUR DE SYNCHRONISATION DE LA CAMERA
CONSEIL:
Cette fonction est utilisée pour effectuer la vérification de la date et l'heure d'apparition d'une erreur de synchronisation de la caméra.
(a) Vérifier l'historique d'erreur de synchronisation de la caméra.
(1) Brancher le Techstream sur le DLC3.
(2) Mettre le contacteur du moteur en position ON (IG).
(3) Allumer le Techstream.
(4) Sélectionner les menus suivants: Body Electrical / Navigation System / Utility / Camera Synchronous Error History.
Body Electrical > Navigation System > Utility
Affichage du tester |
---|
Camera Synchronous Error History |
(5) Lorsqu'un élément est enregistré pour l'historique des erreurs de synchronisation de la caméra, prendre note de ces données avant de réparer l'ensemble d'autoradio et d'affichage et l'ensemble de caméra de télévision arrière.
CONSEIL:
L'historique des erreurs de synchronisation de la caméra peut stocker jusqu'à 5 éléments de données historiques. Si une nouvelle erreur de synchronisation de la caméra se produit lorsque 5 éléments de données ont déjà été stockés, la donnée la plus ancienne est effacée et la nouvelle est enregistrée.
(b) Effacer l'historique des erreurs de synchronisation de la caméra.
(1) Lorsque les DTC sont supprimés à l'aide de l'une des opérations suivantes, l'historique des erreurs de synchronisation de la caméra sera également effacé.
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
- Suppression à l'aide de Techstream.
- Supprimé à l'aide de l'écran "System Check Mode".
- Supprimé à l'aide de l'écran "Unit Check Mode".
VERIFICATION DE BRANCHEMENT DE L'APPAREIL VIDEO
- sans système de navigation: Cliquer ici
- avec système de navigation: Cliquer ici
CALIBRAGE LORS DE L'ENTRETIEN DU VEHICULE
REMARQUE:
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de moniteur d'aide au stationnement peut être nécessaire.
Cliquer ici
