DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de cliquetis, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement du capteur de cliquetis |
Vérification après réparation |
|
|
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici .gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE GENERATEUR
Cliquer ici
2. DEPOSER LES CAPTEURS DE CLIQUETIS

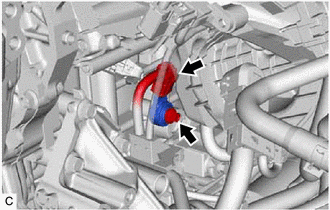

| (a) Débrancher le connecteur du capteur de cliquetis. |
|
(b) Déposer le boulon et le capteur de cliquetis du sous-ensemble de bloc-cylindres.
REMARQUE:
Si le capteur de cliquetis a subi un choc ou une chute, le remplacer.
