EMPLACEMENT DES PIECES CONSTITUTIVES

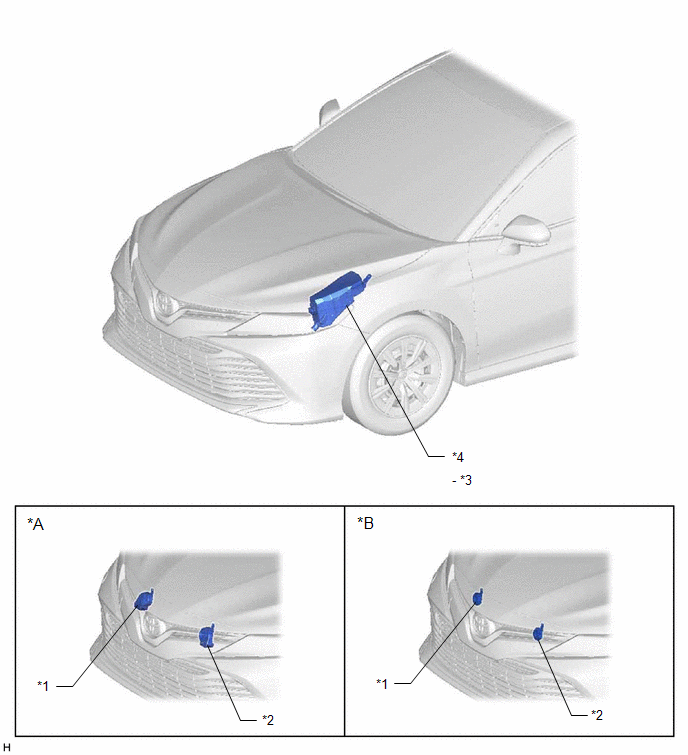

SCHEMA
|
*A | pour type A |
*B | pour type B |
|
*1 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
*2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
|
*3 | RELAIS D'AVERTISSEUR SONORE |
*4 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR - FUSIBLE HORN |

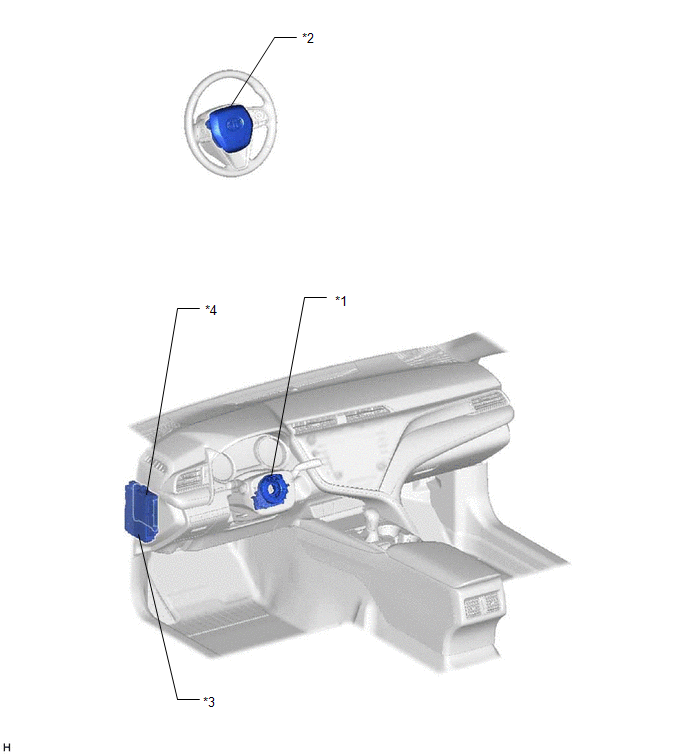

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
|
*3 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
