MISE AU REBUT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
La valve de contrôle de pression des pneus et l'émetteur sont alimentés par une batterie au lithium. Lors de la mise au rebut de la valve de pression des pneus et de l'émetteur, déposer la batterie et la mettre au rebut correctement.
PROCEDURE
1. MISE AU REBUT DE LA VALVE DE PRESSION DES PNEUS ET DE L'EMETTEUR
.png) |

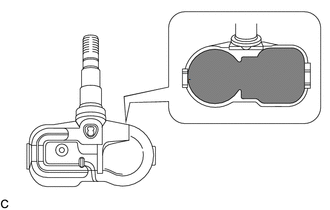

Uréthane |
(a) Déposer l'uréthane qui protège la pile au lithium et la carte de circuit.

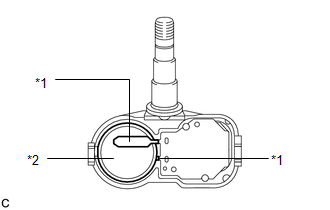

| (b) Débrancher les 2 bornes pour déposer la pile au lithium de la valve de pression des pneus et l'émetteur. |
|
Repose
