PIECES CONSTITUTIVES

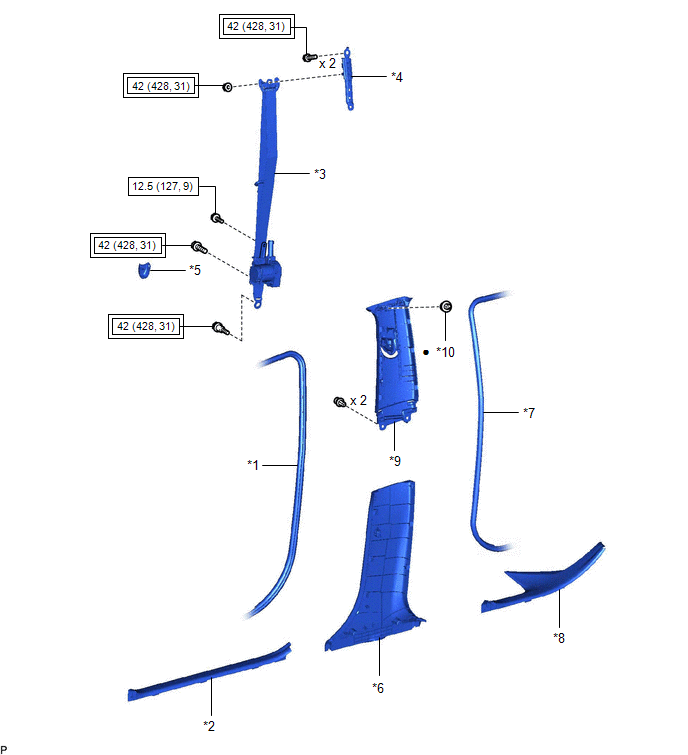

SCHEMA
|
*1 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT | *2 | PLAQUE DE SEUIL DE PORTE AVANT |
| *3 |
ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT |
*4 | ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT |
|
*5 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*6 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
*8 | PLAQUE DE SEUIL DE PORTE ARRIERE |
|
*9 | GARNISSAGE SUPERIEUR DE MONTANT CENTRAL |
*10 | AGRAFE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable | - |
- |
