PIECES CONSTITUTIVES

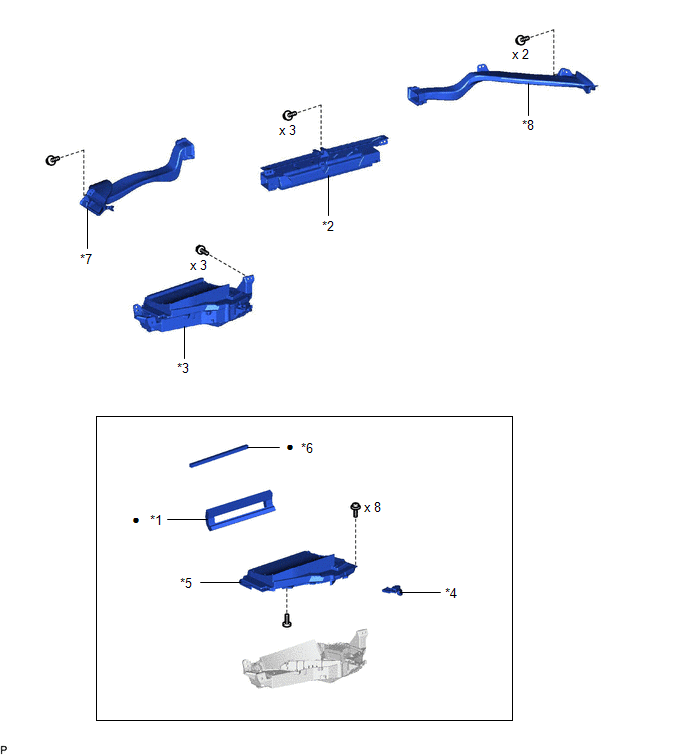

SCHEMA
|
*1 | ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE BUSE DE DEGIVREUR |
| *3 |
SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS |
*4 | CABLE DE RETROVISEUR DE COMBINE D'INSTRUMENTS |
|
*5 | PLAQUE DE RETROVISEUR DE COMBINE D'INSTRUMENTS N° 1 |
*6 | ASSISE DE COMPTEUR DE VITESSE DE COMBINE D'INSTRUMENTS N° 1 |
|
*7 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1 |
*8 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 |
|
● | Pièce non réutilisable | - |
- |
