Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Sieges / Ensemble De Siege Arriere (pour Sièges De Type Rabattable) / Pieces Constitutives

PIECES CONSTITUTIVES

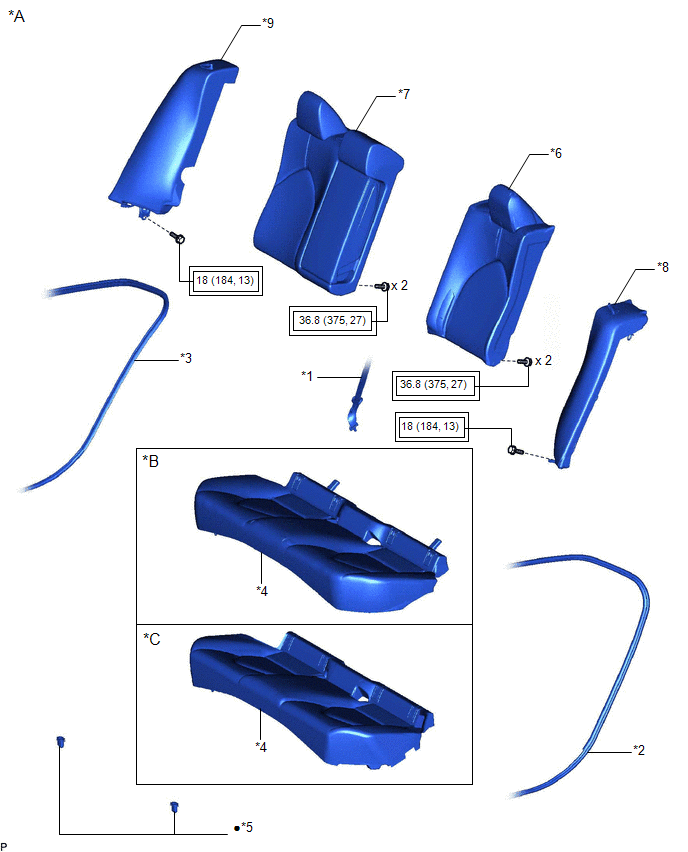

SCHEMA

*A

sans appuie-tête escamotable

*B

fabrication TMC

*C

fabrication TMMK

-

-

*1

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

*2

BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

*3

BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

*4

ENSEMBLE D'ASSISE DE SIEGE ARRIERE

*5

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

*6

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*7

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

*8

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*9

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

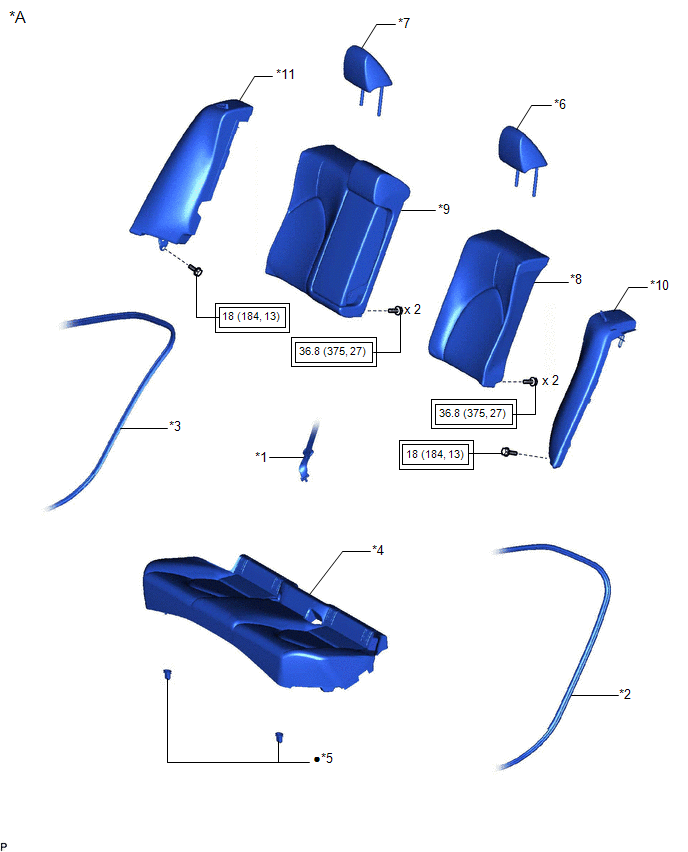

SCHEMA

*A

avec appuie-tête amovible

-

-

*1

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

*2

BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

*3

BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

*4

ENSEMBLE D'ASSISE DE SIEGE ARRIERE

*5

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

*6

ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE GAUCHE

*7

ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE DROIT

*8

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*9

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

*10

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*11

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

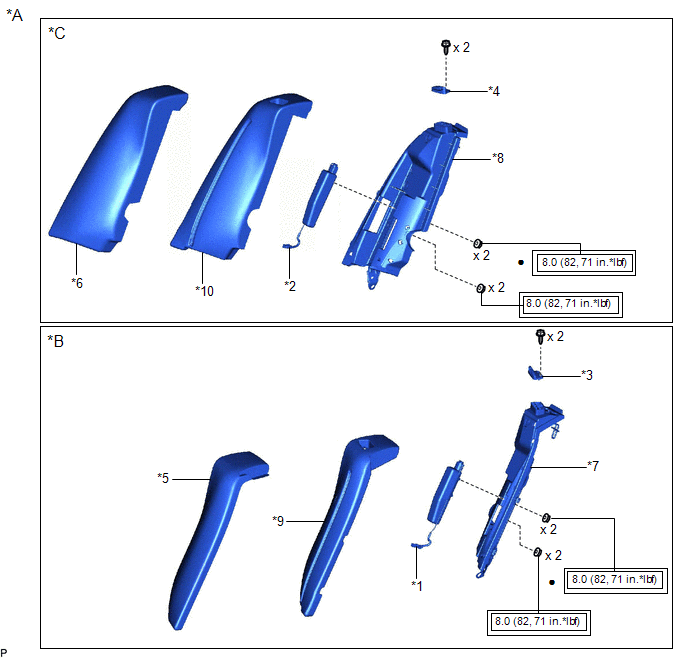

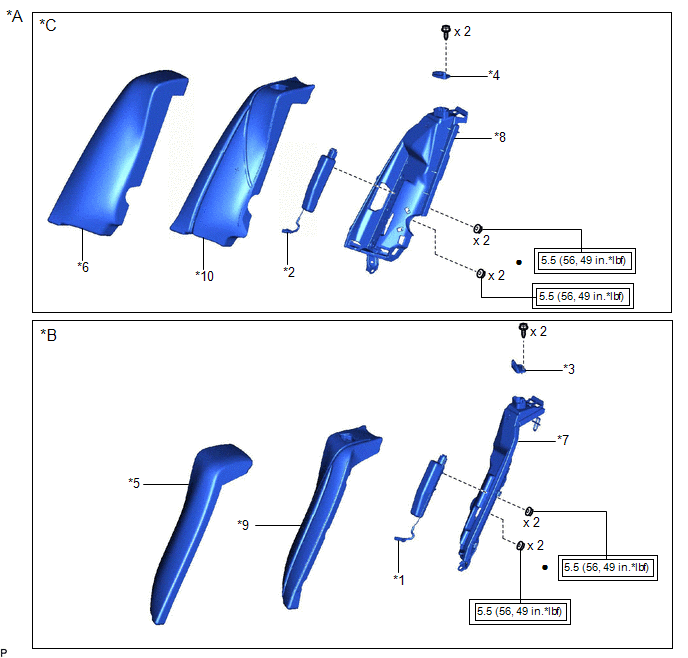

SCHEMA

*A

fabrication TMC

*B

pour côté gauche

*C

pour côté droit

-

-

*1

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE

*2

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT

*3

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

*4

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

*5

SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE

*6

SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

*7

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*8

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

*9

REMBOURRAGE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE

*10

REMBOURRAGE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

SCHEMA

*A

fabrication TMMK

*B

pour côté gauche

*C

pour côté droit

-

-

*1

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE

*2

ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT

*3

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

*4

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

*5

SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE

*6

SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

*7

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*8

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

*9

REMBOURRAGE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE

*10

REMBOURRAGE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

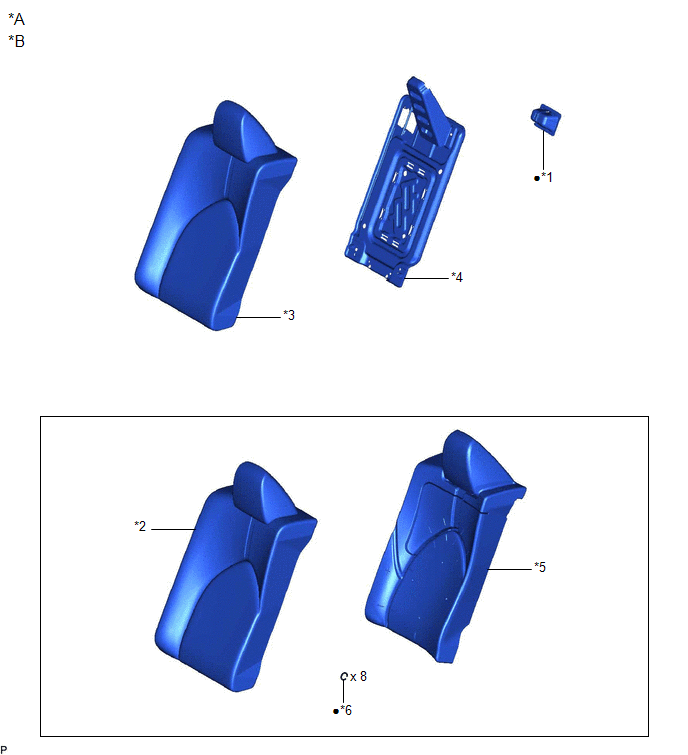

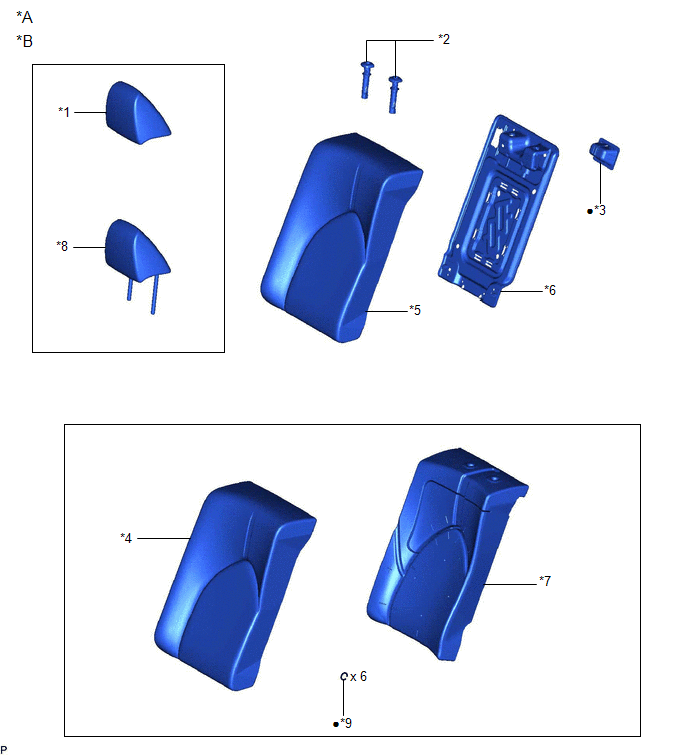

SCHEMA

*A

fabrication TMC

*B

pour côté gauche

*1

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*2

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*3

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*4

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*5

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

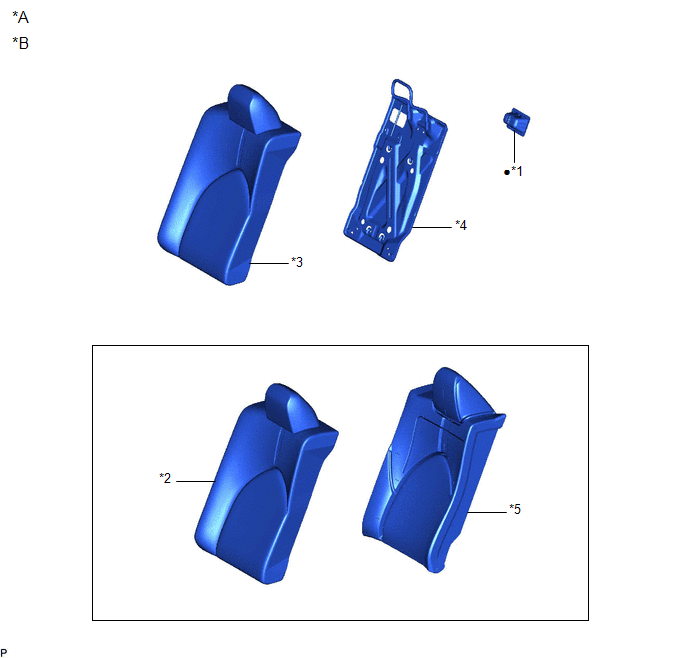

SCHEMA

*A

pour fabrication TMMK sans appuie-tête escamotable

*B

pour côté gauche

*1

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*2

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*3

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*4

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*5

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*6

ANNEAU DEMI-ROND

●

Pièce non réutilisable

-

-

SCHEMA

*A

pour fabrication TMMK avec appuie-tête escamotable

*B

pour côté gauche

*1

CACHE D'APPUIE-TETE DE SIEGE ARRIERE

*2

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

*3

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*4

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*5

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*6

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*7

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*8

SOUS-ENSEMBLE DE REMBOURRAGE D'APPUIE-TETE DE SIEGE ARRIERE

*9

ANNEAU DEMI-ROND

-

-

●

Pièce non réutilisable

-

-

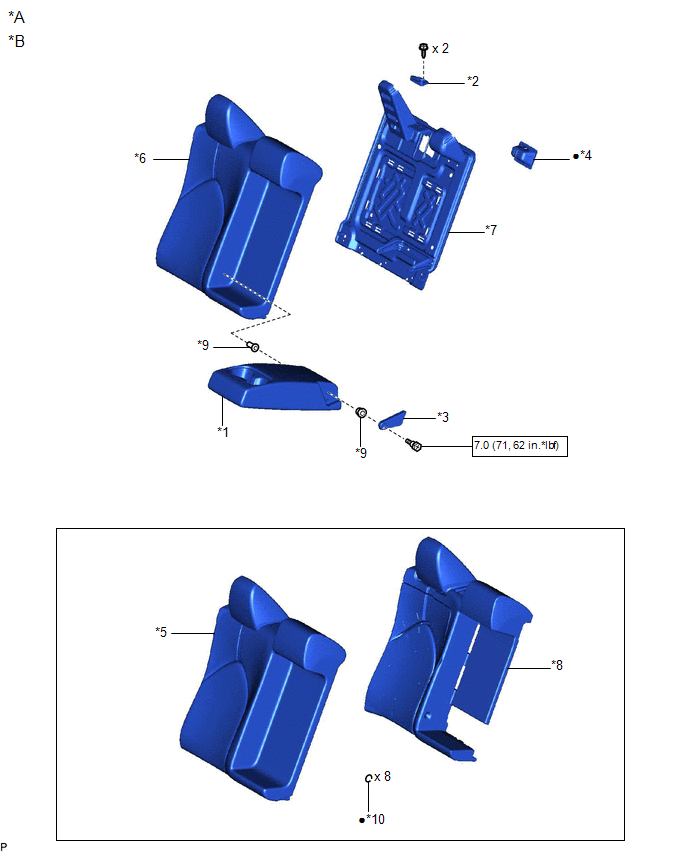

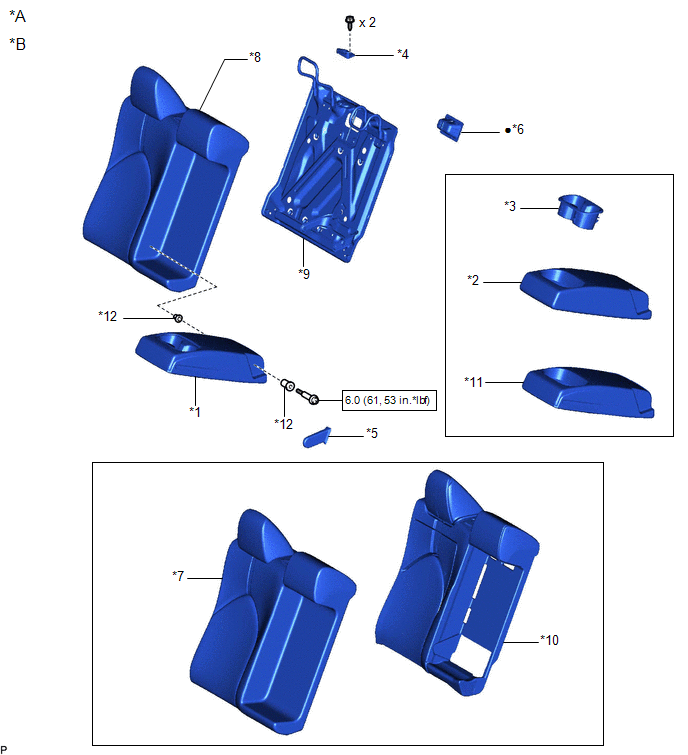

SCHEMA

*A

fabrication TMC

*B

pour côté droit

*1

ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*2

SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*3

SOUS-ENSEMBLE DE PORTE-GOBELET DE L'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*4

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

*5

CACHE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE

*6

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*7

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*8

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*9

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

*10

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*11

SOUS-ENSEMBLE DE REMBOURRAGE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*12

DOUILLE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

SCHEMA

*A

pour fabrication TMMK sans appuie-tête escamotable

*B

pour côté droit

*1

ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*2

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

*3

CACHE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE

*4

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*5

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*6

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*7

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

*8

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*9

DOUILLE

*10

ANNEAU DEMI-ROND

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

SCHEMA

*A

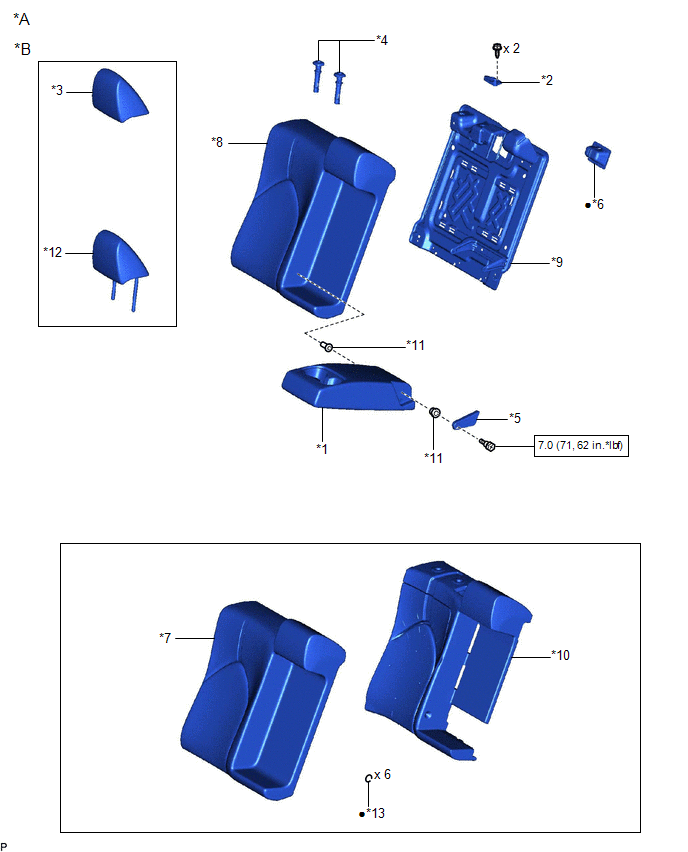

pour fabrication TMMK avec appuie-tête escamotable

*B

pour côté droit

*1

ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE

*2

GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

*3

CACHE D'APPUIE-TETE DE SIEGE ARRIERE

*4

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

*5

CACHE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE

*6

GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*7

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*8

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*9

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

*10

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*11

DOUILLE

*12

SOUS-ENSEMBLE DE REMBOURRAGE D'APPUIE-TETE DE SIEGE ARRIERE

*13

ANNEAU DEMI-ROND

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

●

Pièce non réutilisable

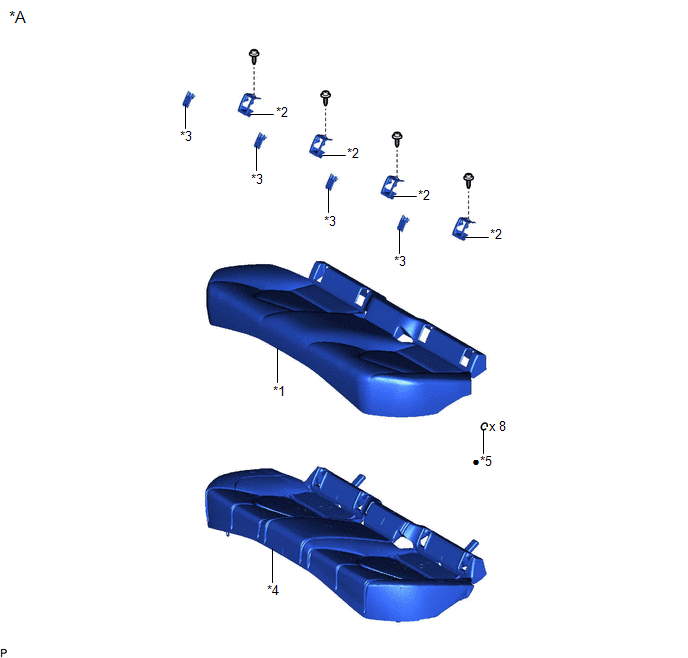

SCHEMA

*A

fabrication TMC

-

-

*1

HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

*2

CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT

*3

CACHE DE SIEGE DE SECURITE ENFANT

*4

REMBOURRAGE SECONDAIRE D'ASSISE DE SIEGE ARRIERE－ENSEMBLE

*5

ANNEAU DEMI-ROND

-

-

●

Pièce non réutilisable

-

-

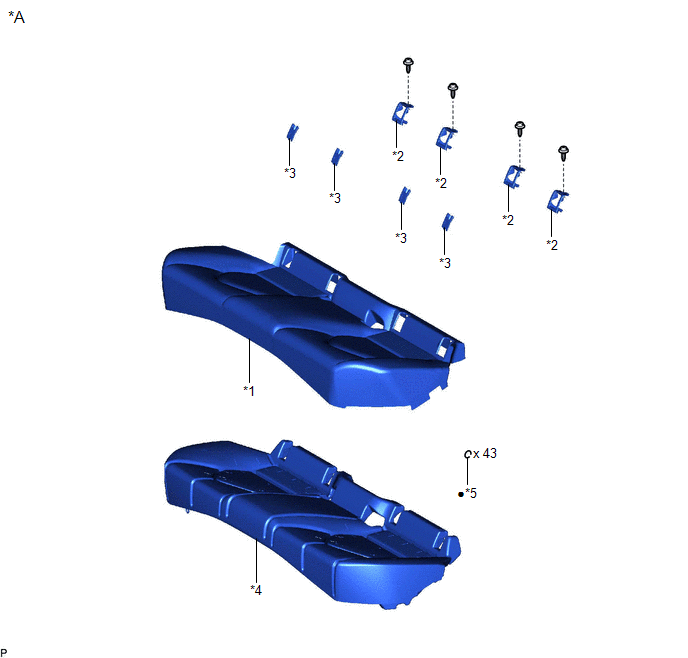

SCHEMA

*A

fabrication TMMK

-

-

*1

HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

*2

CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT

*3

CACHE DE SIEGE DE SECURITE ENFANT

*4

REMBOURRAGE SECONDAIRE D'ASSISE DE SIEGE ARRIERE－ENSEMBLE

*5

ANNEAU DEMI-ROND

-

-

●

Pièce non réutilisable

-

-
Ensemble De Siege Arriere (pour Sièges De Type Rabattable)
...
