Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

PIECES CONSTITUTIVES

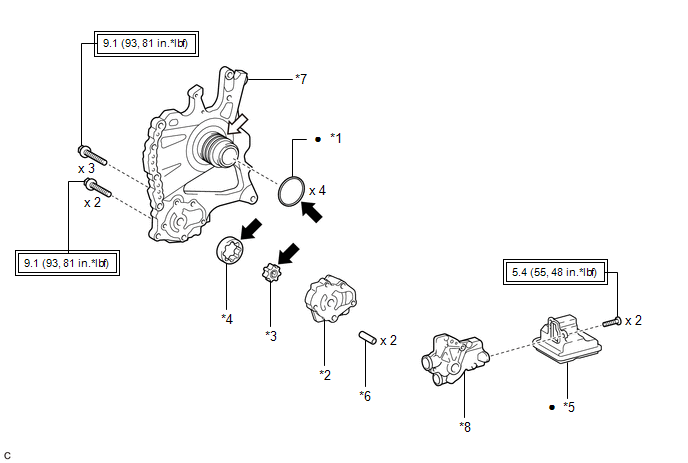

SCHEMA

*1

BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE

*2

CORPS DE POMPE A HUILE AVANT

*3

PIGNON MENANT DE POMPE A HUILE AVANT

*4

PIGNON MENE DE POMPE A HUILE AVANT

*5

ENSEMBLE DE CREPINE D'HUILE

*6

GOUPILLE ANNULAIRE

*7

ENSEMBLE D'AXE DE STATOR

*8

SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE AVANT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

Pièce non réutilisable

ATF WS d'origine Toyota

Graisse MP

Pompe A Huile
...

Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE (a) Déposer les 4 bagues d'étanchéité d'huile de tambour d'embrayage de l'ensemble d'axe de stator. REMARQUE: Ne pas excessivement écarter les bagues ...
