Pieces Constitutives
PIECES CONSTITUTIVES

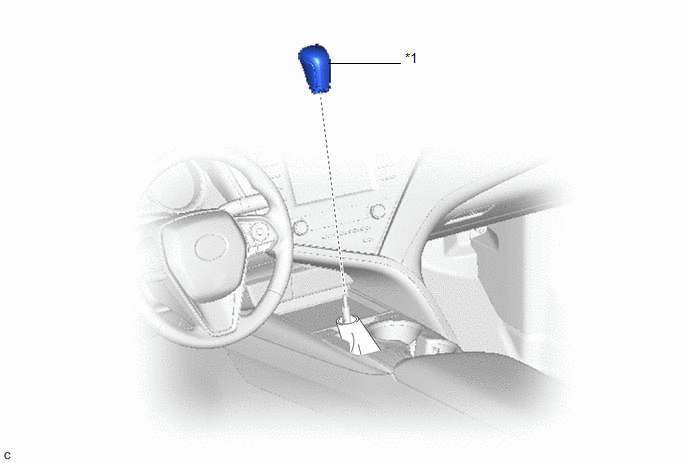

SCHEMA
|
*1 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

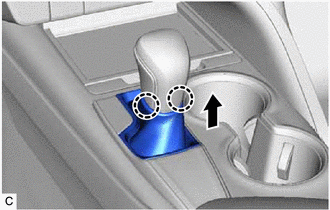

| (a) Libérer les 2 griffes pour débrancher le sous-ensemble de cache d'orifice de changement de vitesse comme indiqué sur le schéma. |
|

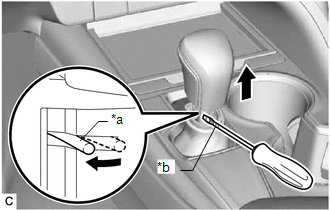

| (b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, dégager le côté gauche de l'agrafe et déposer le sous-ensemble de pommeau de levier de changement de vitesse de l'ensemble de boîte de vitesses au plancher, comme indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager le sous-ensemble de pommeau de levier de changement de vitesse. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

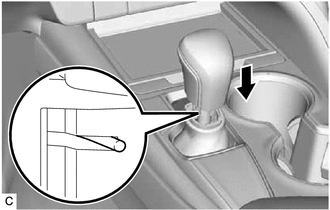

| (a) Reposer le sous-ensemble de pommeau de levier de changement de vitesse sur l'ensemble de changement de vitesse au plancher. |
|

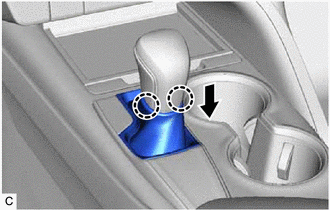

| (b) Engager les 2 griffes pour brancher le sous-ensemble de cache d'orifice de changement de vitesse comme indiqué sur le schéma. REMARQUE: S'assurer que le sous-ensemble de cache d'orifice de changement de vitesse ne se tord pas après avoir reposé le sous-ensemble de pommeau de levier de changement de vitesse. |
|
