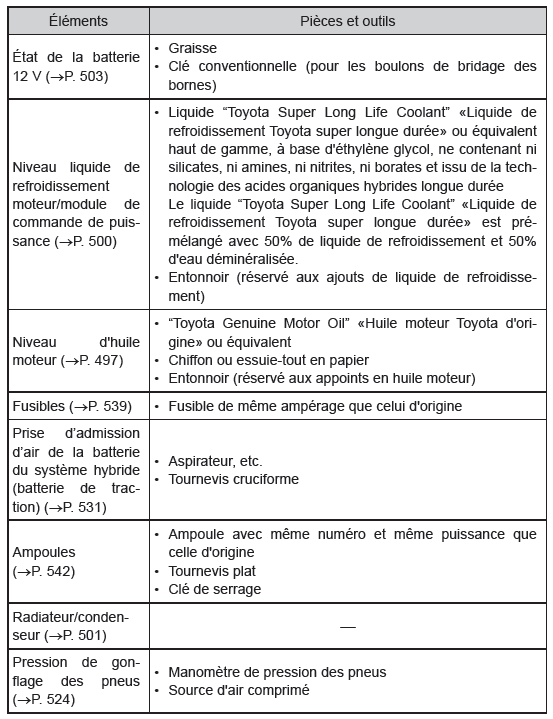

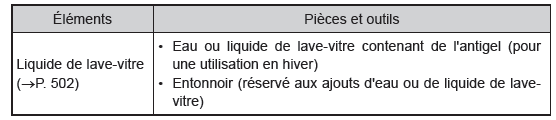

Si vous décidez d'effectuer vous-même les opérations d'entretien, veillez à bien suivre la procédure décrite dans les sections correspondantes.
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides, qui peuvent se mettre en mouvement brutalement, être brûlants ou sous tension électrique. Pour éviter des blessures graves, voire mortelles, observez les précautions suivantes.
Lorsque vous intervenez dans le compartiment moteur
Les vapeurs de carburant sont inflammables.
Si un inconfort quelconque persiste, consultez un médecin
Lorsque vous intervenez à proximité directe du ventilateur de refroidissement électrique ou de la grille du radiateur
Assurez-vous que le contact d'alimentation est sur arrêt. Lorsque le contact d'alimentation est en mode ON, le ventilateur de refroidissement électrique est susceptible de se mettre automatiquement en route dès que la climatisation est en marche et/ou dès que le liquide de refroidissement est chaud.
Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les projectiles ou chutes de corps solides et contre les projections de liquides, etc.
NOTE
Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure prématurée du moteur causée par les impuretés en suspension dans l'air.
Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau de liquide de frein baisse légèrement lorsque les plaquettes de frein s'usent ou lorsque le niveau de liquide dans l'accumulateur est haut.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème grave.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour affichage 7 pouce
*B pour affichage 8 pouce
*1 ENSEMBLE DE
COMMANDE DE CLIMATISATION
*2 ENSEMBLE DE PANNEAU
DE FINITION INFERIEUR DE TABLEAU DE BORD
*3 COMBINE
D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTR ...
Manque de réfrigérant (B14B8)
DESCRIPTION Ce DTC est enregistré si la quantité de
réfrigérant dans le système de climatisation est insuffisante. L'ensemble
d'amplificateur de climatisation reçoit, entre autres, le signal de température
ambiante et le signal de pression de réfrigérant en provenance de différe ...
L'image provenant de la caméra de moniteur de rétrovision n'est pas normale
DESCRIPTION Le signal d'affichage provenant de chaque caméra est transmis à l'ensemble d'autoradio et d'affichage via le dispositif de commande de caméra de télévision. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lorsque le symbole "!" apparaît sur l'ensem ...
