Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE RELAIS D'AVERTISSEUR SONORE
|

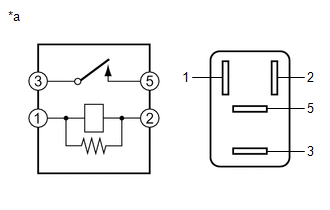

*a | Pièce constitutive sans faisceau de câbles branché (Relais HORN) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
3 - 5 | Tension de batterie non appliquée entre les bornes 1 et 2 |
10 kΩ minimum |
|
3 - 5 | Tension de batterie appliquée entre les bornes 1 et 2 |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer le relais HORN.
