REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP

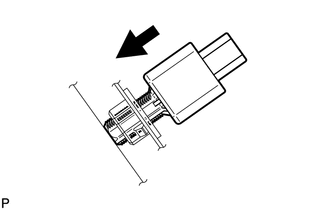

| (a) Introduire l'ensemble de contacteur des feux stop jusqu'au moment où le manchon fileté entre en contact avec la pédale. REMARQUE: Lors de l'introduction de l'ensemble de contacteur des feux stop, soutenir la pédale par l'arrière afin d'éviter d'enfoncer la pédale. |
|

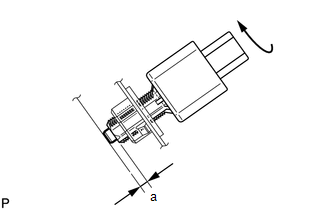

| (b) Tourner l'ensemble de contacteur des feux stop d'1/4 de tour dans le sens des aiguilles d'une montre pour le reposer. Torque: 1,5 N·m {15 kgf·cm, 13 in·lbf} maximum REMARQUE: Lors de l'introduction de l'ensemble de contacteur des feux stop, soutenir la pédale par l'arrière afin d'éviter d'enfoncer la pédale. |
|
(c) Brancher le connecteur.
(d) Vérifier la saillie du piston plongeur.
Saillie du piston plongeur|
Zone | Mesure |
|---|---|
|
a | 0,6 à 2,6 mm (0,0236 à 0,102 in.) |
(e) Si la saillie n'est pas conforme aux spécifications, vérifier à nouveau la pose l'ensemble de contacteur des feux stop et régler la pédale de frein si nécessaire.
Cliquer ici .gif)
REMARQUE:
Ne pas enfoncer la pédale de frein ou d'aide.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
