REPOSE

PROCEDURE

1. REPOSER LE CAPTEUR DE PRESSION D'HUILE (ENSEMBLE DE SONDE DE PRESSION D'HUILE)

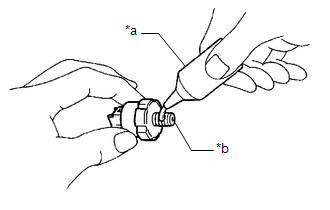

(a) Appliquer du produit adhésif sur 2 ou 3 filets du capteur de pression d'huile (ensemble de sonde de pression d'huile).

Produit adhésif:

Produit adhésif 1344, Three Bond 1344 d'origine Toyota ou produit équivalent

REMARQUE:

Ne pas appliquer de produit adhésif sur l'orifice d'entrée d'huile de capteur de pression d'huile (ensemble de sonde de pression d'huile).
Reposer le capteur de pression d'huile (ensemble de sonde de pression d'huile) dans les 3 minutes après l'application de produit adhésif.

*a	Produit adhésif 1344
*b	Orifice d'entrée d'huile

(b) A l'aide d'une clé à douille longue de 27 mm, reposer le capteur de pression d'huile (ensemble de sonde de pression d'huile) sur le sous-ensemble de bloc-cylindres.

Torque:

15 N·m {153 kgf·cm, 11 ft·lbf}

2. RECHERCHER D'EVENTUELLES FUITES D'HUILE MOTEUR

Cliquer ici

3. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

4. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

5. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

6. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici
