Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)

(a) Reposer la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) avec le boulon.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

(b) Brancher le connecteur de soupape d'arrêt de débit.

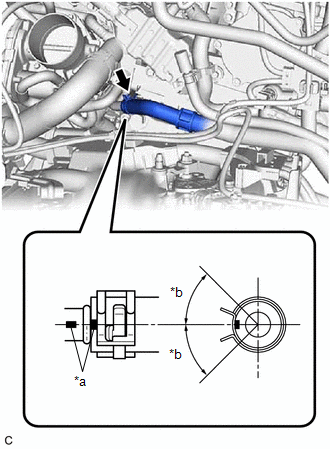

(c) Brancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) sur le refroidisseur d'huile de boîte de vitesses et faire coulisser l'agrafe pour la fixer.

REMARQUE:

• Veiller à faire coulisser la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) jusqu'à ce qu'elle entre en contact avec la butée de durite du refroidisseur d'huile de boîte de vitesses.
• Veiller à aligner le repère peint de la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) avec le repère peint du refroidisseur d'huile de boîte de vitesses.
• Veiller à ce que les languettes de l'agrafe se trouvent dans la zone indiquée sur le schéma.

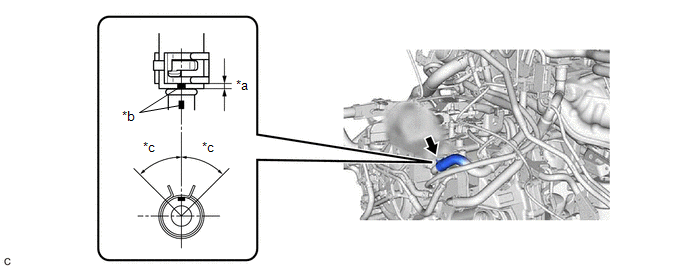

(d) Brancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) sur la sortie d'eau et faire coulisser l'agrafe pour la fixer. REMARQUE: Veiller à faire coulisser la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) jusqu'à ce qu'elle entre en contact avec la butée de la sortie d'eau. Veiller à aligner le repère peint de la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) avec le repère peint de la sortie d'eau. Veiller à ce que les languettes de l'agrafe se trouvent dans la zone indiquée sur le schéma.

*a Repère peint *b 45° (onglets de zone de pose d'agrafe)

(e) Engager les 2 attaches pour brancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) et la durite de reniflard de boîte de vitesses de l'attache de durite.

(f) Engager les 3 attaches pour reposer l'attache de durite.

(g) Engager les 3 attaches pour reposer l'attache de reniflard de boîte de vitesses.

2. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

Cliquer ici

3. REPOSER LA BATTERIE

Cliquer ici

4. REPOSER ECM

Cliquer ici

5. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

6. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT

Cliquer ici

7. REPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE

Cliquer ici

8. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

9. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

10. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

11. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici

12. REPOSER LA ROUE AVANT GAUCHE

Cliquer ici
