Toyota Camry et,
Toyota Partner.
Toyota Camry et,
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter au chapitre Enregistrement.
Cliquer ici .gif)
PROCEDURE
1. REPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

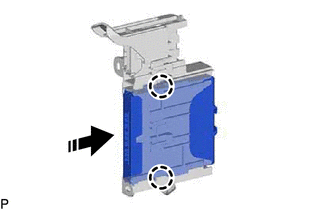

(a) Engager les 2 griffes pour reposer l'ECU de certification (ensemble d'ECU de clé intelligente) comme indiqué sur le schéma.
.png) |
Poser dans ce sens |
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
4. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
DeposeCircuit d'alimentation électrique de moteur d'essuie-glace
DESCRIPTION Ce circuit est le circuit d'alimentation électrique de l'ensemble de moteur d'essuie-glace avant. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles des circuits liés à ce système avant d'effectuer la procédure suivante.
Avant ...
Circuit du contacteur d'essuie-glace et de lave-glace
DESCRIPTION L'état de l'ensemble de contacteur d'essuie-glace avant est détecté et envoyé au capteur d'angle de braquage dans ce circuit. SCHEMA DE CABLAGE
PROCEDURE
1.
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d' ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. POSER L'ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT
(a) Reposer un anne ...
