Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones coupantes d'armature de siège peuvent blesser les mains.

PROCEDURE

1. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE

(a) Reposer l'ensemble de verrouillage de dossier de siège arrière gauche à l'aide des 2 écrous.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

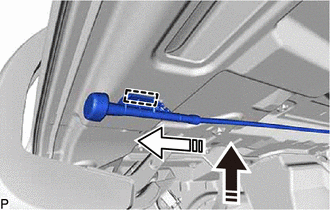

(b) Engager le guide pour brancher l'ensemble de verrouillage de dossier de siège arrière gauche comme indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

2. REPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. REPOSER LE PANNEAU DE SEPARATION D'HABITACLE DROIT

(a) Engager les 5 agrafes.

(b) Reposer le panneau de séparation d'habitacle droit à l'aide des 2 agrafes.

4. REPOSER LE PANNEAU DE SEPARATION D'HABITACLE GAUCHE

(a) Engager les 4 agrafes et les 2 griffes.

(b) Reposer le panneau de séparation d'habitacle gauche à l'aide de l'agrafe.

5. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE

(a) Passer les 3 ancrages de plancher de ceinture de sécurité arrière à travers l'ensemble de panneau d'habillage de plage arrière.

(b) Engager les 3 agrafes et les 5 guides.

(c) Reposer l'ensemble de panneau d'habillage de plage arrière à l'aide des 2 agrafes.

6. REPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

Cliquer ici

7. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE

Cliquer ici

8. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

9. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

Cliquer ici

10. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

11. REPOSER LA PLAQUETTE INTERIEURE D'HABILLAGE DE COMPARTIMENT A BAGAGES

(a) Reposer le rembourrage intérieur d'habillage de compartiment à bagages.

12. REPOSER L'ENSEMBLE DE FEU STOP SURELEVE

Cliquer ici

13. REPOSER L'ENSEMBLE DE SIEGE ARRIERE

Cliquer ici

14. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

Cliquer ici
