REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
Cliquer ici
2. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

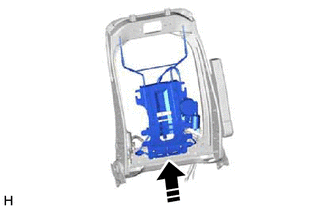

(a) Reposer l'ensemble de dispositif de réglage de soutien lombaire gauche sur le sous-ensemble d'armature de dossier de siège avant gauche comme indiqué sur le schéma.
|
Poser dans ce sens |

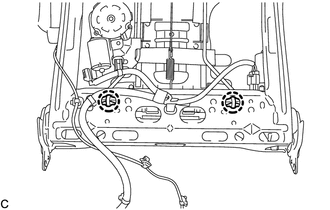

| (b) Engager les 2 griffes pour reposer les 2 protections de bord de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant gauche. |
|
| (c) Engager l'attache. |
|

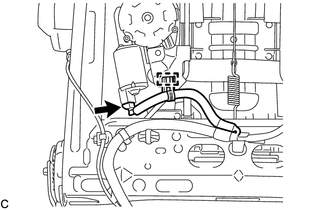

(d) Brancher le connecteur d'ensemble du dispositif de réglage de soutien lombaire gauche.
3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
4. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
5. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
6. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
7. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
8. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
9. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
10. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
