Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE CABLE DE BOITE DE VITESSES

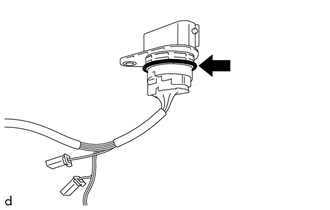

(a) Enduire le joint torique du câble de boîte de vitesses de liquide ATF WS d'origine Toyota.

(b) Reposer le câble de boîte de vitesses sur le sous-ensemble de carter de boîte-pont automatique à l'aide du boulon.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

(c) Brancher le connecteur de capteur de régime de boîte de vitesses (NT) et le connecteur de capteur de régime de boîte de vitesses (NC).

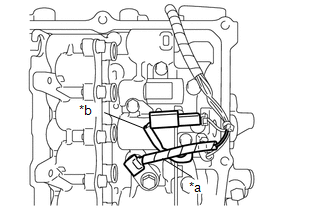

(d) Reposer le capteur de température sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon et l'attache de capteur de température.

Torque:

10,8 N·m {110 kgf·cm, 8 ft·lbf}

REMARQUE:

Pour éviter un pincement entre l'ensemble de bloc hydraulique de boîte de vitesses et le cache latéral de carter de boîte de vitesses, faire passer le capteur de régime de boîte de vitesses (NC) sous le câble de boîte de vitesses (câble de capteur de température), comme indiqué sur le schéma.

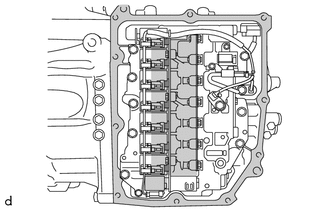

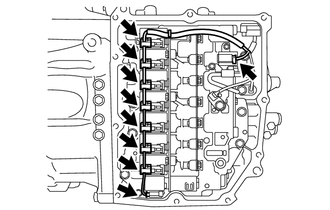

(e) Brancher les 9 connecteurs d'électrovanne.

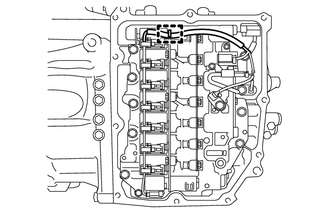

Ne pas laisser le câble de boîte de vitesses pénétrer dans cette zone.

• Pour éviter un pincement entre l'ensemble de bloc hydraulique de boîte de vitesses et le cache latéral de carter de boîte de vitesses, ne pas laisser le câble de boîte de vitesses passer sur la zone indiquée sur le schéma.
• Pour éviter un pincement entre le cache latéral de carter de boîte de vitesses automatique et le sous-ensemble de carter de boîte-pont, ne pas laisser le câble de boîte de vitesses présenter une saillie vers la surface de pose de cache latéral de carter de boîte de vitesses.

(f) Engager l'attache pour brancher le câble de boîte de vitesses sur la plaque de verrouillage d'électrovanne.

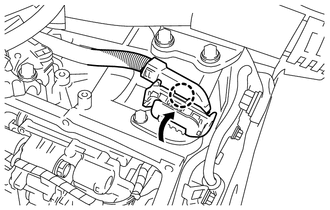

(g) Brancher le connecteur de câble de boîte de vitesses, faire tourner le levier et engager la griffe. CONSEIL: Faire tourner le levier jusqu'à ce que la griffe du connecteur de câble de boîte de vitesses émette un déclic qui indique que le branchement est effectué.

2. REPOSER LE CACHE LATERAL DE CARTER DE BOITE DE VITESSES

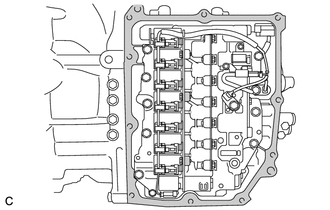

(a) Nettoyer la surface de pose de cache latéral de carter de boîte de vitesses du sous-ensemble de carter de boîte-pont automatique.

REMARQUE:

Eliminer toute trace d'huile ou de graisse des surfaces de contact du sous-ensemble de carter de boîte-pont automatique.

Zone à nettoyer

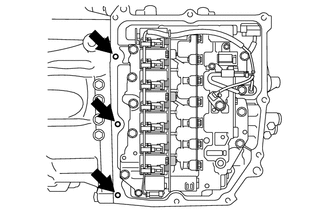

(b) Nettoyer les 3 orifices des boulons indiqués sur le schéma.

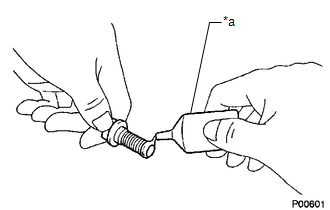

(c) Appliquer du produit adhésif sur 2 ou 3 filets à l'extrémité du boulon (A) et des 2 boulons (D). Produit adhésif: Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent REMARQUE: Veiller à reposer les boulons immédiatement après avoir appliqué du produit adhésif pour éviter le dépôt de corps étrangers. CONSEIL: Le boulon (A) et les 2 boulons (D) sont situés sur les zones indiquées au point suivant.

*a Produit adhésif

(d) Reposer provisoirement un nouveau cache latéral de carter de boîte de vitesses sur le sous-ensemble de carter de boîte-pont automatique à l'aide des 2 boulons ((A) et (B)). REMARQUE: Le boulon (A) est un boulon auto-adhésif. Pour éviter d'endommager le joint d'étanchéité, éviter qu'il entre en contact avec la zone environnante pendant les procédures de repose.

(e) Reposer provisoirement les 6 boulons (C) et les 2 boulons (D).

REMARQUE:

Le boulon (D) est un boulon auto-adhésif.

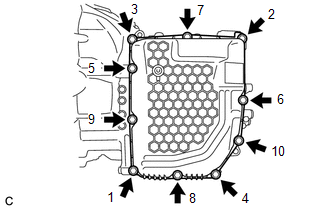

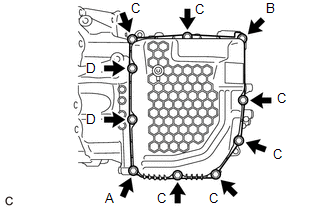

(f) Serrer complètement les 10 boulons dans l'ordre indiqué sur le schéma. Torque: Boulon (A) et boulon (D) : 6,5 N·m {66 kgf·cm, 58 in·lbf} Boulon (B) et boulon (C) : 7,0 N·m {71 kgf·cm, 62 in·lbf}

3. REPOSER LE SOUS-ENSEMBLE DE RACCORD DE REFROIDISSEUR D'HUILE

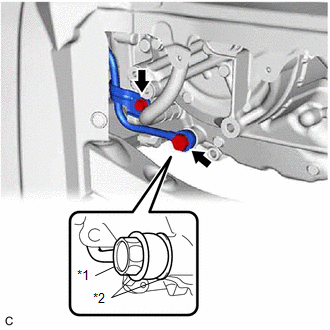

(a) Faire passer le sous-ensemble de raccord de refroidisseur d'huile par les 2 joints d'étanchéité neufs et reposer provisoirement le sous-ensemble de carter de boîte-pont automatique avec le boulon de raccord de refroidisseur d'huile.

*1 Boulon-raccord de refroidisseur d'huile *2 Joint d'étanchéité

(b) Reposer provisoirement la partie de support de sous-ensemble de raccord de refroidisseur d'huile sur le sous-ensemble de carter de boîte-pont automatique à l'aide du boulon.

(c) Serrer complètement le boulon-raccord de refroidisseur d'huile.

Torque:

22,6 N·m {230 kgf·cm, 17 ft·lbf}

(d) Serrer complètement le boulon.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

4. REPOSER L'AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT

Cliquer ici

5. REPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT

Cliquer ici

6. REGLER LE NIVEAU DU LIQUIDE DE BOITE-PONT AUTOMATIQUE

Cliquer ici

7. REPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE

Cliquer ici

8. REPOSER LE SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE

Cliquer ici

9. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

10. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

11. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici

12. REPOSER LA ROUE AVANT GAUCHE

Cliquer ici
