Toyota Camry Manuel de réparation XV50 (2011–2019): Soupape De Purge

Pieces Constitutives

PIECES CONSTITUTIVES

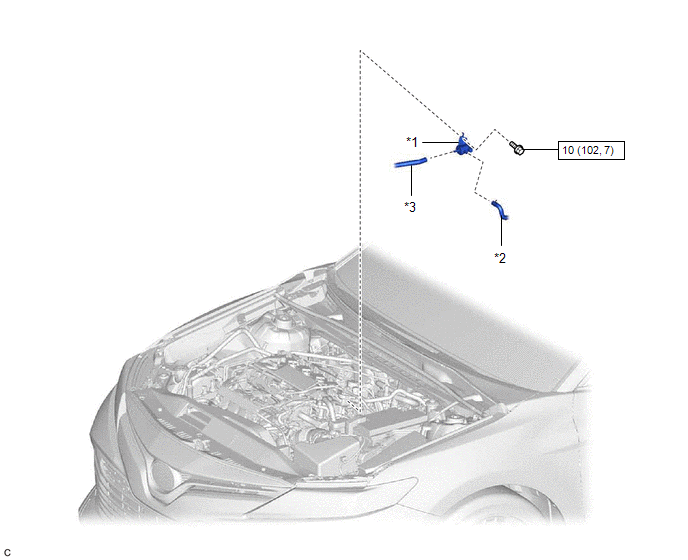

SCHEMA

*1	SOUPAPE DE PURGE (VSV DE PURGE)	*2	DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1
*3	DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 2	-	-
	N*m (kgf*cm, ft*lbf): couple de serrage prescrit	-	-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)

(a) Débrancher le connecteur de la soupape de purge (VSV de purge).

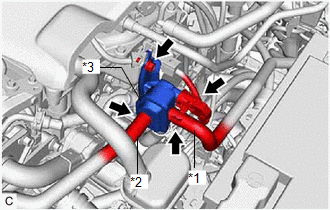

*1 Durite d'alimentation en vapeurs de carburant n° 1 *2 Durite d'alimentation en vapeurs de carburant n° 2 *3 Soupape de purge (VSV de purge)

(b) Faire coulisser l'agrafe et débrancher la durite d'alimentation en vapeurs de carburant n° 1 de la soupape de purge (VSV de purge).

(c) Débrancher la durite d'alimentation en vapeurs de carburant n° 2 de la soupape de purge (VSV de purge).

(d) Déposer le boulon et la soupape de purge (VSV de purge) du support de VSV de purge.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LA SOUPAPE DE PURGE (VSV DE PURGE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (purge VSV).

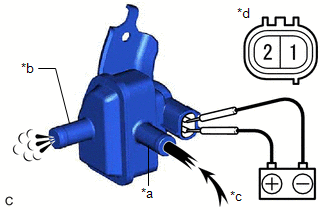

(b) Appliquer la tension de la batterie entre les bornes de la soupape de purge (VSV de purge) et s'assurer que la situation suivante se produit lors de l'envoi d'air comprimé dans l'orifice (E). OK: Condition de mesure Condition spécifiée Tension de batterie appliquée entre les bornes 1 et 2 De l'air s'échappe de l'orifice (F) Tension de batterie non appliquée entre les bornes 1 et 2 L'air ne circule pas Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (purge VSV).

*a Orifice (E) *b Orifice (F) *c Air *d Pièce constitutive sans faisceau de câbles branché (Valve de purge (VSV de purge))

Repose

REPOSE

PROCEDURE

1. REPOSER LA SOUPAPE DE PURGE (VSV DE PURGE)

(a) Reposer la soupape de purge (VSV de purge) sur le support de VSV de purge avec le boulon. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf}

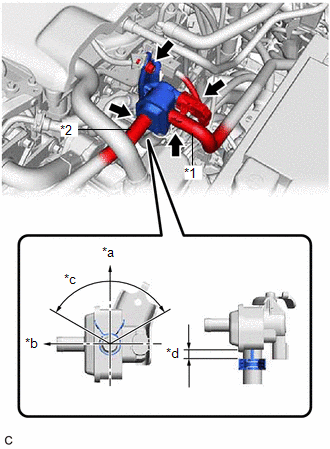

*1 Durite d'alimentation en vapeurs de carburant n° 1 *2 Durite d'alimentation en vapeurs de carburant n° 2 *a Haut(e) *b Avant *c 120° *d 2 à 7 mm (0,0787 à 0,276 in.)

(b) Brancher la durite d'alimentation en vapeurs de carburant n° 2 à la soupape de purge (VSV de purge).

(c) Brancher la durite d'alimentation en vapeurs de carburant n° 1 sur la soupape de purge (VSV de purge) et faire coulisser l'agrafe pour la fixer.

CONSEIL:

Engager l'agrafe dans la zone indiquée sur le schéma.

(d) Brancher le connecteur de la soupape de purge (VSV de purge).
