VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR D'OUVERTURE DE LA TRAPPE A CARBURANT
(a) Vérifier le contacteur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'ouverture de trappe à carburant. |
|
(b) Vérifier l'éclairage du contacteur.
(1) Appliquer la tension de la batterie au connecteur de contacteur et s'assurer que le contacteur d'ouverture de trappe à carburant s'allume.
OK:
Etat de la batterie | Condition spécifiée |
---|---|

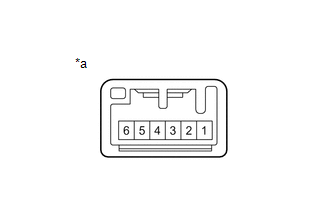

Batterie positive (+) → Borne 6 Batterie négative (-) → Borne 1 |
L'éclairage fonctionne. |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'ouverture de trappe à carburant.
