VERIFICATION DU FONCTIONNEMENT
VERIFICATION DU FONCTIONNEMENT DU SYSTEME DE CHARGE A DISTANCE

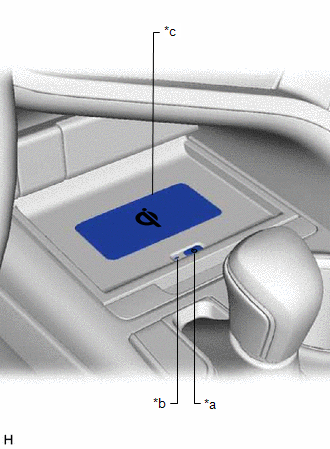

.png)
|
*a | Contacteur de chargeur à distance mobile |
|
*b | Témoin (vert/ambre) |
|
*c | Zone de charge |
(a) Mettre le contacteur du moteur en position ON (IG ou ACC).
CONSEIL:
Si le contacteur du moteur est mis en position OFF lorsque le système de charge à distance est en position ON, le système de charge à distance sera automatiquement mis en position ON la prochaine fois que le contacteur du moteur sera mis en position ON (IG ou ACC).
(b) Mettre le système de charge à distance en position ON et vérifier que le témoin (vert) s'allume.
(c) Placer un appareil rechargeable sur la zone de charge et s'assurer que le témoin (ambre) s'allume pour indiquer qu'une charge est en cours.
CONSEIL:
Se reporter aux "Mesures de précaution" qi-compatible rechargeable pour de plus amples détails sur les appareils.
Cliquer ici .gif)
(d) Vérifier que le témoin (vert) s'allume lorsque la charge est terminée.
CONSEIL:
Certains dispositifs mobiles, boîtiers ou accessoires peuvent ne pas déclencher l'éclairage du témoin (vert) lorsque leur chargement est terminé, bien qu'ils soient compatibles Qi. Vérifier l'appareil mobile pour confirmer le statut de charge.
(e) Mettre le système de charge à distance en position OFF et vérifier que le témoin s'éteint.
Comment Utiliser La Recherche De Pannes
Tableau Des Symptomes De ProblemesLe Temoin Rouge Reste Allume
DESCRIPTION Cela signifie que le DCM (émetteur-récepteur télématique) a détecté un dysfonctionnement dans le système de sécurité brancher et enregistre un DTC. PROCEDURE
1.
VERIFIER DTC (a) Mettre le contacteur du moteur en position OFF.
(b) Brancher le Techstream sur le DLC ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*A pour toit normal
*B Sauf toit normal
*C Avec plafonnier (pour type à diode électroluminescente)
*D Avec plafonnier (pour type à ampoule)
*E avec éclairage de courtoisie
*F ...
Dysfonctionnement du compte-tours
DESCRIPTION Dans ce circuit, l'ensemble de combiné d'instruments reçoit les signaux de régime moteur en provenance de l'ECM via la communication CAN. L'ensemble de combiné d'instruments affiche le régime moteur calculé en fonction des données re&ccedi ...
