Toyota Camry Manuel du propriétaire XV70 (2017-2023): Affichages et signaux sonores pour le contrôle de la limitation de puissance du système hybride et le contrôle du freinage

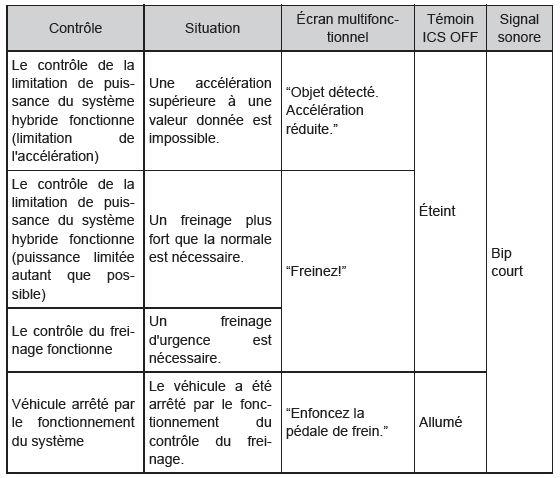

Si le contrôle de la limitation de puissance du système hybride ou le contrôle du freinage fonctionne, un signal sonore retentit et un message s'affiche sur l'écran multifonctionnel pour avertir le conducteur.
Selon la situation, le contrôle de la limitation de puissance du système hybride fonctionne pour limiter l'accélération ou réduire la puissance autant que possible.
Fonction de sonar de dégagement intelligent

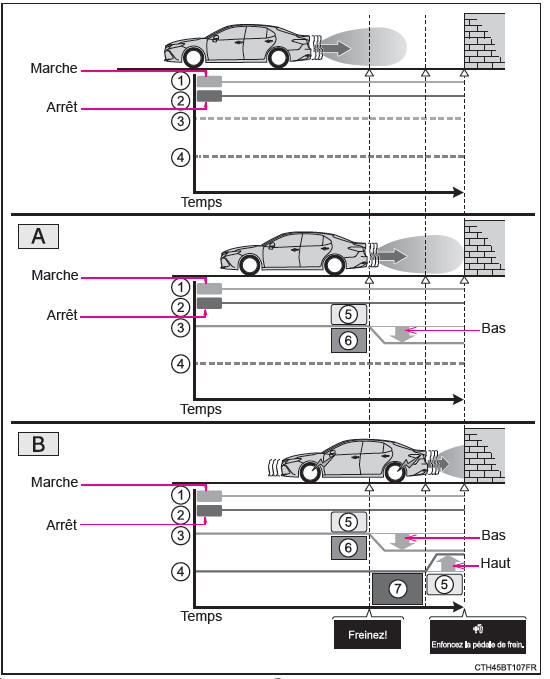

Si la fonction de sonar de dégagement intelligent détecte qu'une collision avec un objet est possible, la puissance du système hybride est limitée afin de limiter toute augmentation de la vitesse du véhicule. (Contrôle de la limitation de puissance du système hybride: Reportez-vous à A ci-dessous.) De plus, si vous continuez à appuyer sur la pédale d'accélérateur, les freins sont automatiquement actionnés afin de réduire la vitesse du véhicule.
(Contrôle du freinage: Reportez-vous à B ci-dessous.)
- Pédale d'accélérateur
- Pédale de frein
- Puissance du système hybride
- Force de freinage
- Début du contrôle
- Probabilité élevée d'une collision
- Probabilité extrêmement élevée d'une collision
La fonction de sonar de dégagement intelligent fonctionne lorsque
La fonction fonctionne lorsque le témoin ICS OFF n'est pas allumé ou clignote et que toutes les conditions suivantes sont réunies:
Contrôle de la limitation de puissance du système hybride
- Le système de sonar de dégagement intelligent est activé.
- La vitesse du véhicule est inférieure ou égale à 15 km/h (10 mph).
- Un objet se trouve dans le sens de déplacement du véhicule à une distance de 2 à 4 m (6 à 13 ft.).
- Le système détermine qu'un freinage plus fort que la normale est nécessaire pour éviter une collision.
Contrôle du freinage
- Le contrôle de la limitation de puissance du système hybride fonctionne.
- Le système détermine qu'un freinage d'urgence est nécessaire pour éviter une collision.
La fonction de sonar de dégagement intelligent arrête de fonctionner lorsque
La fonction arrête de fonctionner si l'une des conditions suivantes est remplie:
Contrôle de la limitation de puissance du système hybride
- Le système de sonar de dégagement intelligent est désactivé.
- La collision devient évitable avec une freinage normal.
- L'objet ne se trouve plus à une distance de 2 à 4 m (6 à 13 ft.) dans le sens de déplacement du véhicule.
Contrôle du freinage
- Le système de sonar de dégagement intelligent est désactivé.
- Environ 2 secondes se sont écoulées après l'arrêt du véhicule par le contrôle du freinage.
- La pédale de frein est enfoncée après l'arrêt du véhicule par le contrôle du freinage.
- L'objet ne se trouve plus à une distance de 2 à 4 m (6 à 13 ft.) dans le sens de déplacement du véhicule.
Plage de détection de la fonction de sonar de dégagement intelligent
La plage de détection de la fonction de sonar de dégagement intelligent diffère de la plage de détection du capteur d'aide au stationnement Toyota
Par conséquent, même si le capteur d'aide au stationnement Toyota détecte un objet et émet un avertissement, la fonction de sonar de dégagement intelligent peut ne pas démarrer.
Si la fonction de sonar de dégagement intelligent a fonctionné
Si le véhicule est arrêté à cause du fonctionnement de la fonction de sonar de dégagement intelligent, le système de sonar de dégagement intelligent est désactivé et le témoin ICS OFF s'allume.
Réactivation du système de sonar de dégagement intelligent
Pour réactiver le système de sonar de dégagement intelligent lorsqu'il est désactivé en raison du fonctionnement de la fonction de sonar de dégagement intelligent, activez le système à nouveau, ou placez le contact d'alimentation sur arrêt puis à nouveau en mode ON.
De plus, si l'objet ne se trouve plus dans le sens de déplacement du véhicule ou si le sens de déplacement du véhicule change (par exemple, passage de la marche avant à la marche arrière, ou de la marche arrière à la marche avant), le système est automatiquement réactivé.
Objets que la fonction de sonar de dégagement intelligent peut ne pas détecter
Les capteurs peuvent ne pas être en mesure de détecter certains objets, tels que les suivants.
- Le tissu en coton, la neige, et autres matériaux qui sont de mauvais
réflecteurs des
ondes ultrasonores.
(Des personnes risquent également de ne pas être détectées selon le type de vêtements qu'elles portent.)
- Les objets qui ne sont pas perpendiculaires au sol, qui ne sont pas perpendiculaires au sens de déplacement du véhicule, qui sont inégaux ou qui ondulent.
- Objets bas
- Les objets fins tels que des câbles, des barrières, des cordes et des panneaux indicateurs
- Les objets qui sont extrêmement proches du pare-chocs
Situations dans lesquelles le sonar de dégagement intelligent peut ne pas fonctionner correctement
Lorsque le levier de vitesses est sur N
