Toyota Camry Manuel de réparation XV50 (2011–2019): Ampoule D'eclairage De Seuil De Porte

Remplacement

REMPLACEMENT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL

Cliquer ici

2. DEPOSER L'AMPOULE D'ECLAIRAGE D'ACCUEIL

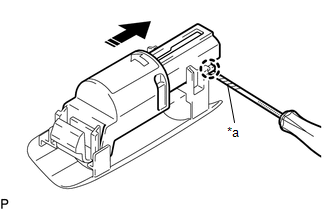

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer l'éclairage d'accueil à l'aide du cache d'éclairage de seuil de logement, comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Déposer dans ce sens

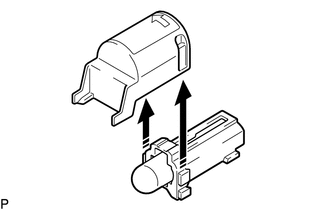

(b) Déposer le cache d'éclairage de seuil de porte de l'éclairage de seuil de logement, comme indiqué sur le schéma.

Déposer dans ce sens

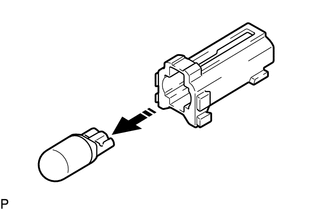

(c) Déposer l'ampoule d'éclairage de seuil de porte de l'éclairage de seuil de logement, comme indiqué sur le schéma.

Déposer dans ce sens

3. REPOSER L'AMPOULE D'ECLAIRAGE D'ACCUEIL

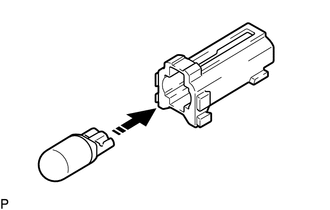

(a) Reposer l'ampoule d'éclairage de seuil de porte sur le logement d'éclairage de seuil de porte, comme indiqué sur le schéma.

Poser dans ce sens

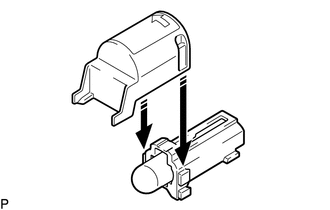

(b) Reposer le cache d'éclairage de seuil de porte sur le logement d'éclairage de seuil de porte, comme indiqué sur le schéma.

Poser dans ce sens

(c) Engager la griffe pour reposer le logement d'éclairage d'accueil à l'aide du cache d'éclairage de seuil de logement, comme indiqué sur le schéma.

Poser dans ce sens

4. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL

Cliquer ici
