Toyota Camry Manuel de réparation XV50 (2011–2019): Avertisseur Sonore De Verrouillage De Porte A Distance

Pieces Constitutives

PIECES CONSTITUTIVES

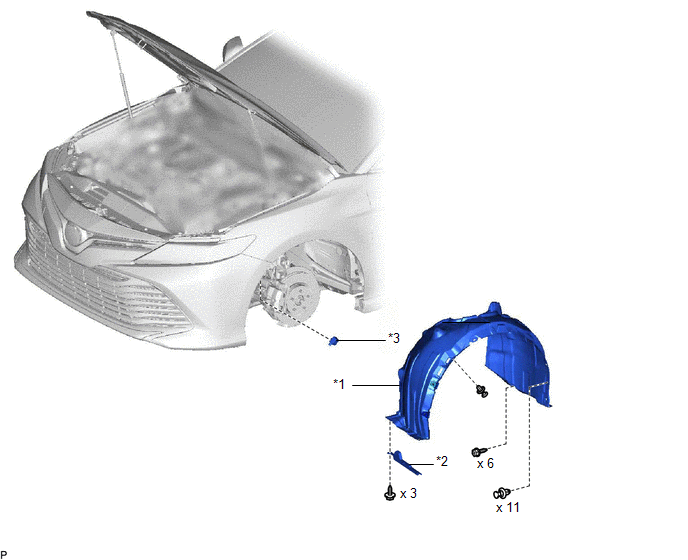

SCHEMA

*1

DOUBLURE D'AILE AVANT GAUCHE

*2

REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

*3

AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LA ROUE AVANT GAUCHE

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

Cliquer ici

3. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

Cliquer ici

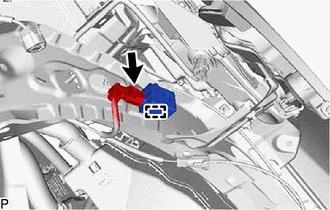

4. DEPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE

(a) Débrancher le connecteur.

(b) Libérer l'attache pour déposer l'avertisseur sonore de verrouillage de porte à distance.

Repose

REPOSE

PROCEDURE

1. REPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DES PORTES A DISTANCE

(a) Engager l'attache pour reposer l'avertisseur sonore de verrouillage de porte à distance.

(b) Brancher le connecteur.

2. REPOSER LA DOUBLURE D'AILE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

Cliquer ici

3. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

CONSEIL:

Procéder de la même manière que pour le côté droit.

Cliquer ici

4. REPOSER LA ROUE AVANT GAUCHE

Cliquer ici
