Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

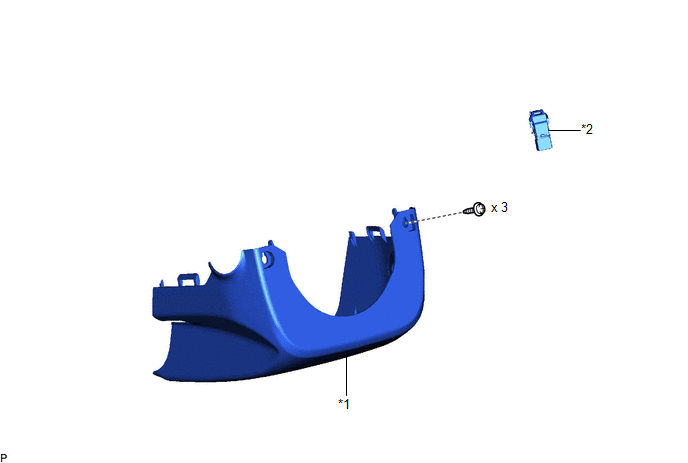

*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
*2 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
(a) Introduire la clé dans le barillet de contact.

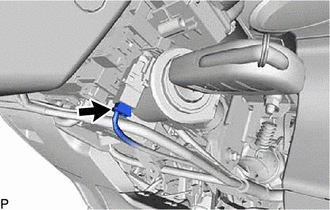

(b) Débrancher le connecteur. |
|

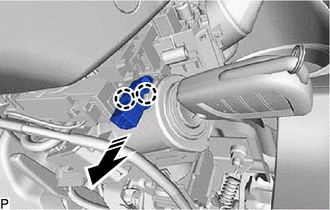

(c) Libérer les 2 griffes et déposer l'ensemble de contacteur d'avertissement de déverrouillage comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE

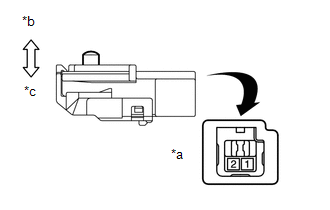

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de contacteur d'avertissement de déverrouillage) |
*b | Contacteur relâché |
*c | Contacteur enfoncé |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
1 - 2 | Contacteur relâché (clé retirée) |
10 kΩ minimum |
1 - 2 | Contacteur enfoncé (clé introduite) |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'avertissement de déverrouillage.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE

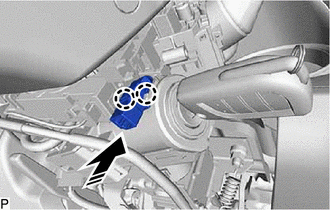

(a) Engager les 2 griffes pour reposer l'ensemble de contacteur d'avertissement de déverrouillage comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Brancher le connecteur.
(c) Retirer la clé du barillet de contact.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
