Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur De Commande De Porte

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Verrouillage Des Portes / Contacteur De Commande De Porte

Pieces Constitutives

PIECES CONSTITUTIVES

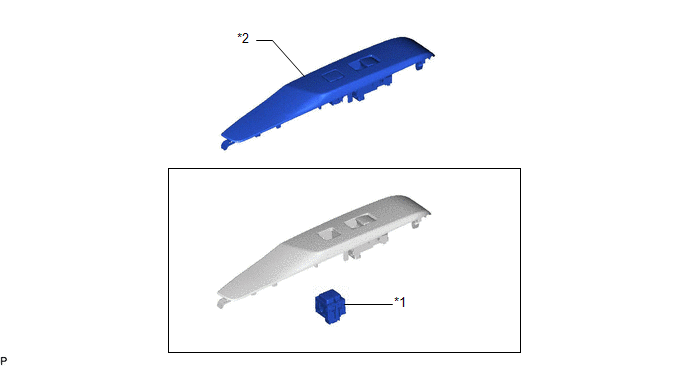

SCHEMA

ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

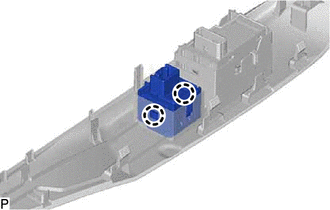

(a) A l'aide d'un tournevis, libérer les 2 griffes et déposer l'ensemble de contacteur de commande de porte.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE VERROUILLAGE CENTRALISE DES PORTES

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 - 5	Contacteur de verrouillage enfoncé	En dessous de 200 Ω
4 - 5	Contacteur de verrouillage non enfoncé	1 MΩ minimum
2 - 5	Contacteur de déverrouillage non enfoncé	1 MΩ minimum
2 - 5	Contacteur de déverrouillage enfoncé	En dessous de 200 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte.

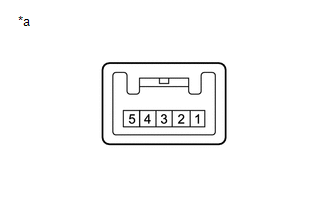

*a	Pièce constitutive sans faisceau de câbles branché (ensemble de contacteur de commande de porte)

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE

(a) Engager les 2 griffes pour reposer l'ensemble de contacteur de commande de porte.

2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT

Cliquer ici
