Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement du signal de synchronisation vidéo de la caméra latérale côté conducteur (C1686)

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Moniteur De Vue Panoramique / Dysfonctionnement du signal de synchronisation vidéo de la caméra latérale côté conducteur (C1686)

DESCRIPTION

Ce DTC est enregistré si le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, qu'un problème de synchronisation se produit dans le signal d'image envoyé depuis l'ensemble de caméra de télévision côté conducteur au dispositif de commande de caméra de télévision.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	DTC émis par
C1686	Dysfonctionnement du signal de synchronisation vidéo de la caméra latérale côté conducteur	Dysfonctionnement de rétroaction de la caméra latérale	Faisceau de câbles ou connecteur Dispositif de commande de caméra de télévision Ensemble de caméra de télévision latérale gauche Ensemble de rétroviseur extérieur avec cache gauche	Dispositif de commande de caméra de télévision

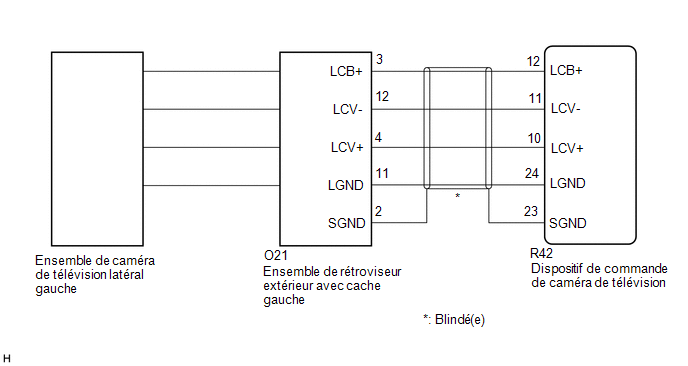

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lorsque le symbole "!" apparaît sur l'ensemble d'autoradio et de récepteur d'affichage après avoir débranché le câble de la borne négative (-) de batterie, corriger l'angle mort de braquage.
Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.
Cliquer ici

PROCEDURE

1.	VERIFIER SI DES DTC SONT EMIS

(a) Supprimer les DTC.

Chassis > Panoramic View Monitor > Clear DTCs

(b) Vérifier les DTC.

Chassis > Panoramic View Monitor > Trouble Codes

OK:

Le DTC C1686 n'est pas émis.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

MAL

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE)

(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.

(b) Débrancher le connecteur O21 de l'ensemble de rétroviseur extérieur avec cache gauche.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
R42-12 (LCB+) - O21-3 (LCB+)	En permanence	En dessous de 1 Ω
R42-10 (LCV+) - O21-4 (LCV+)	En permanence	En dessous de 1 Ω
R42-11 (LCV-) - O21-12 (LCV-)	En permanence	En dessous de 1 Ω
R42-24 (LGND) - O21-11 (LGND)	En permanence	En dessous de 1 Ω
R42-23 (SGND) - O21-2(SGND)	En permanence	En dessous de 1 Ω
R42-12 (LCB+) ou O21-3 (LCB+) - Masse de carrosserie	En permanence	10 kΩ minimum
R42-10 (LCV+) ou O21-4 (LCV+) - Masse de carrosserie	En permanence	10 kΩ minimum
R42-11 (LCV-) ou O21-12 (LCV-) - Masse de carrosserie	En permanence	10 kΩ minimum
R42-24 (LGND) ou O21-11 (LGND) - Masse de carrosserie	En permanence	10 kΩ minimum
R42-23 (SGND) ou O21-2(SGND) - Masse de carrosserie	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (LCV-, LGND)

(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
24 (LGND) - Masse de carrosserie	En permanence	En dessous de 1 Ω
11 (LCV-) - Masse de carrosserie	En permanence	En dessous de 1 Ω

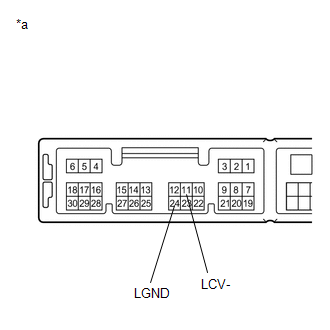

*a	Pièce constitutive sans faisceau de câbles branché (dispositif de commande de caméra de télévision)

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

4.	VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (LCB+, LGND)

(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché.

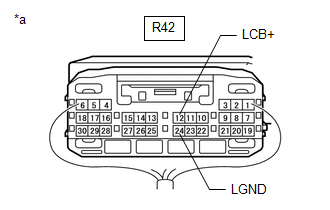

*a	Pièce constitutive avec faisceau de câbles branché (dispositif de commande de caméra de télévision)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
R42-24 (LGND) - Masse de carrosserie	En permanence	En dessous de 1 Ω

Tension standard:

Branchement du tester	Condition	Condition spécifiée
R42-12 (LCB+) - R42-24 (LGND)	Contacteur du moteur en position ON (ACC)	5,5 à 7,05 V

MAL

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

5.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE GAUCHE (LCV+, LGND)

(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché.

(b) A l'aide d'un oscilloscope, vérifier la forme d'onde de l'ensemble de caméra de télévision latérale gauche.

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision latérale gauche. Par conséquent, vérifier la forme d'onde au niveau du dispositif de commande de caméra de télévision lorsque le connecteur est branché.

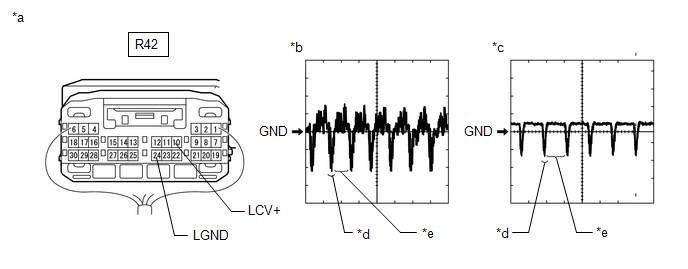

Pièce constitutive avec faisceau de câbles branché

(dispositif de commande de caméra de télévision)

Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

Signal de synchronisation

Forme d'onde vidéo

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision latérale gauche.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur du moteur est en position ON (ACC).

Condition de mesure

Elément	Contenu
Branchement du tester	R42-10 (LCV+) - R42-24 (LGND)
Réglage de l'appareil	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur du moteur en position ON (IG), le système de moniteur de vision panoramique fonctionne

OK:

La forme d'onde est identique à celle indiquée sur le schéma.

REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION

MAL

6.	VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE

(a) Remplacer l'ensemble de caméra de télévision latérale gauche par un élément neuf ou fonctionnant normalement.

Cliquer ici

7.	VERIFIER SI DES DTC SONT EMIS

(a) Supprimer les DTC.

Chassis > Panoramic View Monitor > Clear DTCs

(b) Vérifier les DTC.

Chassis > Panoramic View Monitor > Trouble Codes

OK:

Le DTC C1686 n'est pas émis.

FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE EST DEFECTUEUX)

MAL

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE
