Toyota Camry Manuel de réparation XV50 (2011–2019): Surintensité détectée dans la caméra latérale côté conducteur (C1687)
DESCRIPTION
Ce DTC est enregistré si le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, qu'un problème de synchronisation se produit dans le signal d'image envoyé depuis l'ensemble de caméra de télévision côté conducteur au dispositif de commande de caméra de télévision.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
---|---|---|---|---|
C1687 | Surintensité détectée dans la caméra latérale côté conducteur |
Dysfonctionnement actuel de la caméra latérale |
| Dispositif de commande de caméra de télévision |

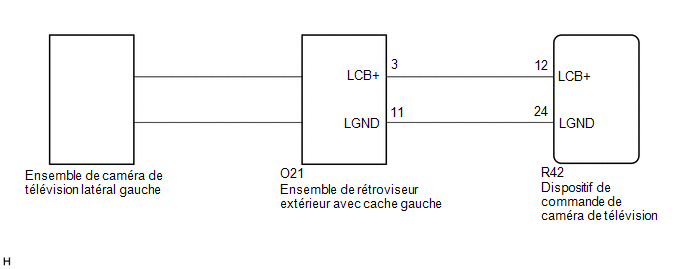

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lorsque le symbole "!" apparaît sur l'ensemble d'autoradio et de récepteur d'affichage après avoir débranché le câble de la borne négative (-) de batterie, corriger l'angle mort de braquage.
Cliquer ici
- Selon les pièces qui sont remplacées ou les opérations qui sont effectuées pendant la vérification ou l'entretien du véhicule, le calibrage d'autres systèmes ainsi que du système de contrôle de vision panoramique peut être nécessaire.
Cliquer ici
PROCEDURE
1. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Chassis > Panoramic View Monitor > Clear DTCs(b) Vérifier les DTC.
Chassis > Panoramic View Monitor > Trouble CodesOK:
Le DTC C1687 n'est pas émis.
OK | UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
(b) Débrancher le connecteur O21 de l'ensemble de rétroviseur extérieur avec cache gauche.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
R42-12 (LCB+) - O21-3 (LCB+) |
En permanence | En dessous de 1 Ω |
R42-24 (LGND) - O21-11 (LGND) |
En permanence | En dessous de 1 Ω |
R42-12 (LCB+) ou O21-3 (LCB+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
R42-24 (LGND) ou O21-11 (LGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (LCB+, LGND) |

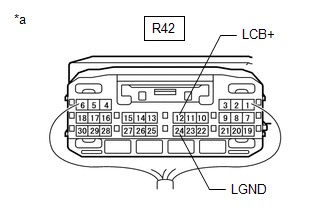

(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
R42-24 (LGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
R42-12 (LCB+) - R42-24 (LGND) |
Contacteur du moteur en position ON (ACC) |
5,5 à 7,05 V |
MAL | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
|
4. |
VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE |
(a) Remplacer l'ensemble de caméra de télévision latérale gauche par un élément neuf ou fonctionnant normalement.
Cliquer ici
|
5. |
VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Chassis > Panoramic View Monitor > Clear DTCs(b) Vérifier les DTC.
Chassis > Panoramic View Monitor > Trouble CodesOK:
Le DTC C1687 n'est pas émis.
OK | FIN (L'ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE EST DEFECTUEUX) |
MAL | REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE GAUCHE |
