PIECES CONSTITUTIVES

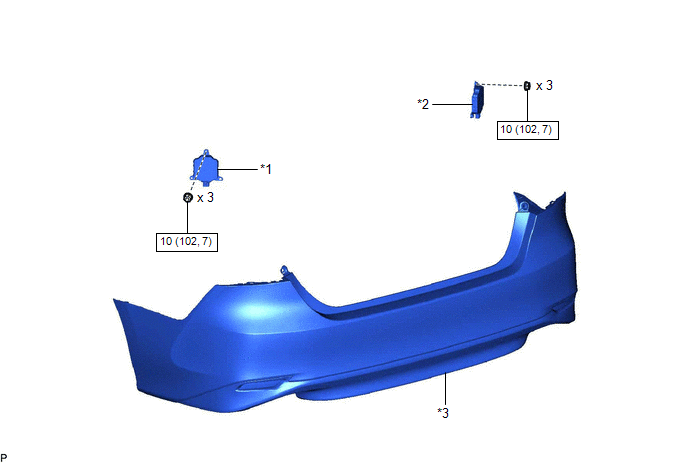

SCHEMA
|
*1 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
*2 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT |
|
*3 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
DeposeRemontage
REMONTAGE PROCEDURE 1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
(a) Poser provisoirement le bouchon de purge du frein à disque arrière sur le cylindre de frein à disque arrière.
CONSEIL: Serrer complètement le bouchon de purge de frein à disque arrière après la ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La p ...
Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas se baser uniquement sur ces valeurs de référence pour déterminer si une pièce est défectueuse ou non.
CONSEIL: La Data List du Tech ...
