DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du capteur de contrôle d'angle mort sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Capteur de contrôle d'angle mort |
Réglage de l'axe de faisceau de contrôle d'angle mort |
|
|
Ensemble de pare-chocs arrière (avec système de sonar de détection de distance intelligent) |
|
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
2. DEPOSER LE CAPTEUR DE CONTROLE D'ANGLE MORT GAUCHE

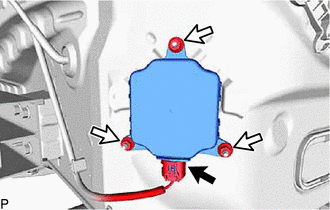

(a) Débrancher le connecteur. |
|
(b) Déposer les 3 écrous et le capteur de moniteur d'angle mort gauche.
REMARQUE:
Remplacer le capteur de moniteur d'angle mort gauche si celui-ci est tombé ou a subi un choc violent.
3. DEPOSER LE CAPTEUR DE CONTROLE D'ANGLE MORT DROIT

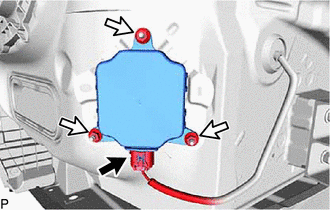

(a) Débrancher le connecteur. |
|
(b) Déposer les 3 écrous et le capteur de moniteur d'angle mort droit.
REMARQUE:
Remplacer le capteur de moniteur d'angle mort droit si celui-ci est tombé ou a subi un choc violent.
