Toyota Camry et,
Toyota Partner.
Toyota Camry et,
PIECES CONSTITUTIVES

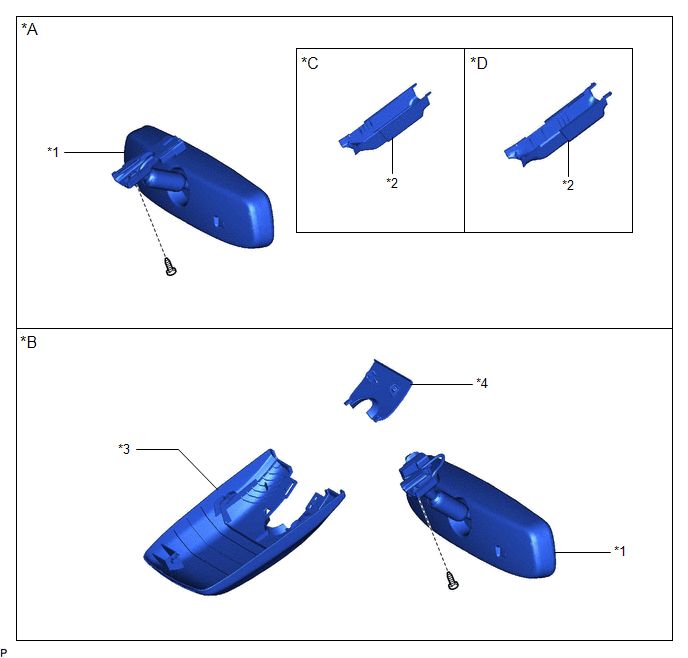

SCHEMA
|
*A | sans système de sécurité préventive |
*B | avec système de sécurité préventive |
|
*C | fabrication TMC |
*D | fabrication TMMK |
|
*1 | ENSEMBLE DE RETROVISEUR INTERIEUR |
*2 | CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR |
|
*3 | CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
*4 | CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 |
Schema Du SystemeRechercher un éventuel court-circuit en +B dans la ligne de bus 1
DESCRIPTION Il se peut qu'il y ait un court-circuit entre le circuit de l'une des lignes de bus CAN et +B lorsqu'il n'y a pas de résistance entre la borne 23 (CA1H) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) et la borne 16 (BAT) du DLC3, ou la borne 8 (CA1L) de l'ECU ...
Relais
Verification Sur VehiculeVERIFICATION
SUR VEHICULE PROCEDURE 1. VERIFIER LE
RELAIS D'EMBRAYAGE MAGNETIQUE (pour 2GR-FKS)
*a Pièce constitutive sans faisceau de câbles branché
Relais d'embrayage magnétique (a)
Mesurer la résistance en fonction de la (des) valeur(s) indi ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
*2 SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
*3 GARNISSAGE DE PLAQUE DE FINITION DE TABLEAU DE BORD
*4 PANNEAU DE FINITION INFERIEUR CENTRAL DE TAB ...
