Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Commande De Freinage / Systemes De Commande Dynamique / Capteur D'angle De Braquage / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

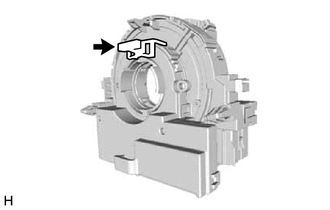

Une goupille de verrouillage est posée sur un nouveau capteur d'angle de braquage. Ne pas déposer la goupille de verrouillage avant que le capteur d'angle de braquage soit posé sur le sous-ensemble de câble en spirale.

PROCEDURE

1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

Cliquer ici

2. REPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE

(a) Aligner les 2 goupilles et les 2 guides, puis engager les 6 griffes pour reposer le capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

REMARQUE:

  • Ne pas déposer la goupille de verrouillage avant que le capteur d'angle de braquage soit posé sur le sous-ensemble de câble en spirale.
  • Veiller à ne pas endommager les goupilles de guides et le sous-ensemble de câble en spirale du capteur d'angle de braquage.
  • Le sous-ensemble de câble en spirale peut être pivoté de 30 degrés même lorsque l'interverrouillage est engagé. Par conséquent, s'assurer que les deux guides sont correctement alignés lors de la pose du capteur d'angle de braquage sur le sous-ensemble de câble en spirale.

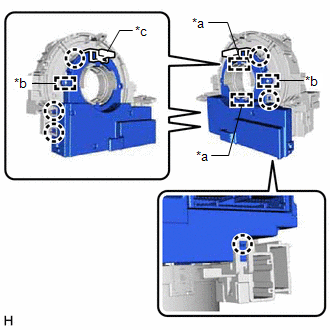

*a

Guide

*b

Goupille

*c

Goupille de verrouillage

(b) Enlever la goupille de verrouillage du capteur d'angle de braquage.

3. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR

Cliquer ici

Depose
