DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du capteur d'angle de braquage, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement du capteur d'angle de braquage |
Point mort d'angle de braquage (initialiser le système de sonar de détection de distance intelligent) |
|
|
| Système de moniteur d'aide au stationnement |
| |
|
Angle mort de braquage (initialiser le système de contrôle de vision panoramique) |
Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
.gif)
2. DEPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE

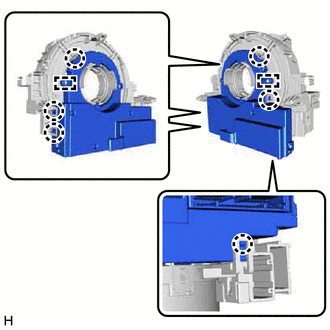

| (a) Libérer les 6 griffes et les 2 goupilles, puis déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale. REMARQUE: Veiller à ne pas endommager les griffes et les goupilles du sous-ensemble de câble en spirale. |
|
