DESCRIPTION
Se reporter au DTC P26CA12.
Cliquer ici
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P26CB71 | Actionneur de pompe de liquide de refroidissement du moteur bloqué |
Même si un signal de demande de fonctionnement est émis, l'ensemble de pompe à eau de moteur ne tourne pas* (logique de détection à 1 cycle(s)). |
| S'active |
DTC enregistré |
|
*: Etant donné que le signal de fréquence (WPI) est de 4 Hz lorsque l'ensemble de pompe à eau de moteur est à l'arrêt afin de permettre à l'ECM de détecter une coupure ou un court-circuit dans la ligne de signal, la vitesse de l'ensemble de pompe à eau de moteur s'affiche à environ 160 tr/min même quand la pompe est à l'arrêt. En cas de coupure dans le circuit du WPI, la vitesse de pompe à eau de moteur affiche 0 tr/min.
Data List correspondante
N° de DTC | Data List |
---|---|
P26CB71 |
|
DESCRIPTION DU CONTROLE
L'ECM reçoit un signal de fréquence (WPI) de l'ensemble de pompe à eau de moteur et calcule la vitesse de l'ensemble de pompe à eau de moteur. L'ECM transmet un signal de service de fonctionnement (WPO) afin de commander en permanence la vitesse de l'ensemble de pompe à eau de moteur. Si le signal de mise en service (WPI) indique que l'ensemble de pompe à eau de moteur est arrêté même si l'ECM émis un signal de taux de service (WPO), l'ECM estime que l'ensemble de pompe à eau de moteur est bloqué et il enregistre ce DTC.
Etant donné que le signal de fréquence (WPI) est de 4 Hz lorsque l'ensemble de pompe à eau de moteur est à l'arrêt afin de permettre à l'ECM de détecter une coupure ou un court-circuit dans la ligne de signal, la vitesse de l'ensemble de pompe à eau de moteur s'affiche à environ 160 tr/min même quand la pompe est à l'arrêt.
PROCEDURE DE CONTROLE
DTC correspondants | P26CB: Verrouillage de moteur électrique de pompe à eau de moteur |
Capteurs/Pièces constitutives (principaux) requis |
Ensemble de pompe à eau de moteur |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
En dessous de 30 secondes |
Fonctionnement MIL | Immédiatement |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Toutes les conditions suivantes sont remplies |
- |
Température du liquide de refroidissement du moteur |
-10 °C (-50 °F) minimum |
Taux de service de sortie de pompe à eau de moteur |
30 à 85 % |
Tension de la batterie |
Au-dessus de 8 V |
Dysfonctionnement de capteur de température du liquide de refroidissement du moteur (P0117, P0118) |
Aucune détection |
Dysfonctionnement de pompe à eau de moteur (IN) (P26CA) |
Aucune détection |
Dysfonctionnement de pompe à eau de moteur (P26CC, P26CD) |
Aucune détection |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Compteur d'échecs* | 15 secondes minimum |
*: décompte le nombre d'échecs lorsque les deux conditions suivantes sont remplies |
(a) et (b) |
(a) La vitesse de moteur de pompe à eau de moteur (IN) |
100 tr/min minimum |
(b) La vitesse de moteur de pompe à eau de moteur (IN) |
En dessous de 170 tr/min |
PERIODE TEST DE CONFIRMATION
CONSEIL:
Cliquer ici
Cliquer ici
CONSEIL:
Affichage du Techstream |
Description |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
CONSEIL:
La procédure d'estimation normale est utilisée pour terminer l'estimation de DTC et également pour effacer les DTC permanents.
SCHEMA DE CABLAGE
Se reporter au DTC P26CA12.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. | VERIFIER SI D'AUTRES DTC SONT EMIS (EN PLUS DU DTC P26CB71) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(e) Relever les DTC.
Powertrain > Engine > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Le DTC P26CB71 est émis |
A |
Les DTC P26CB71 et P26CE37 sont émis | |
Le DTC P26CB71 et d'autres DTC sont émis |
B |
B |
![]() | PASSER AU TABLEAU DES DTC |
|
2. |
VERIFIER LE NIVEAU DU LIQUIDE DE REFROIDISSEMENT DANS LE RESERVOIR |
(a) S'assurer que le niveau de liquide de refroidissement du moteur se situe entre les lignes FULL et LOW.
Cliquer ici
Résultat:
Résultat | Passer au point |
---|---|
Le niveau de liquide de refroidissement du moteur se situe au-dessus du repère LOW |
A |
Le niveau de liquide de refroidissement du moteur se situe sous le repère LOW |
B |
A |
![]() | PASSER AU POINT 6 |
|
3. |
RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
(a) Rechercher d'éventuelles fuites de liquide de refroidissement sur les zones autour du moteur et du chauffage.
Cliquer ici
CONSEIL:
Si l'huile moteur est trouble lors de la vérification de la jauge de niveau d'huile moteur, cela signifie que le liquide de refroidissement a pénétré dans le système de lubrification du moteur.
OK:
Pas de fuite.
MAL | ![]() |
PASSER AU POINT 5 |
|
4. |
AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR |
(a) Remplir le réservoir jusqu'au repère FULL avec du liquide de refroidissement du moteur.
REMARQUE:
Veiller à ne pas ajouter de liquide de refroidissement du moteur lorsque le moteur est chaud.
SUIVANT | ![]() | PASSER AU POINT 6 |
5. |
REPARER OU REMPLACER LES PIECES, LA PIECE CONSTITUTIVE ET LA ZONE DEFECTUEUSES |
(a) Réparer les fuites de liquide de refroidissement du moteur.
CONSEIL:
Ajouter du liquide de refroidissement du moteur et effectuer la purge d'air après la réparation.
|
6. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (ACTIVATE THE ELECTRIC WATER PUMP) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Active Test / Activate the Electric Water Pump / Data List / Electric Water Pump Speed.
Powertrain > Engine > Active Test
Ecran de l'Active Test |
---|
Activate the Electric Water Pump |
Affichage de la Data List |
---|
Electric Water Pump Speed |
(e) En fonction de l'affichage du Techstream, relever la Data List pendant l'exécution de l'Active Test.
Standard:
Fonctionnement de l'active test |
Vitesse de la pompe à eau électrique |
---|---|
3 000 tr/min | 2 000 tr/min minimum |
OK | ![]() | PASSER AU POINT 8 |
|
7. |
VERIFIER L'ECM (CIRCUIT INTERNE) |

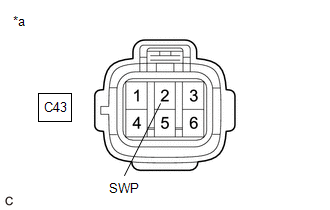

*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de pompe à eau de moteur (logement d'entrée d'eau)) |
(a) Débrancher le connecteur d'ensemble de pompe à eau de moteur (logement de l'entrée d'eau).
(b) Mettre le contacteur d'allumage en position ON.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
C43-2 (SWP) - Masse de carrosserie |
Contacteur d'allumage en position ON |
La résistance fluctue* |
CONSEIL:
MAL | ![]() | REMPLACER L'ECM |
|
8. |
REMPLACER L'ENSEMBLE DE POMPE A EAU DE MOTEUR (LOGEMENT DE L'ENTREE D'EAU) |
(a) Remplacer l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau).
Cliquer ici
CONSEIL:
En cas de remplacement d'une pièce du système de refroidissement, s'il y a trop de rouille ou de calcaire ou que la concentration du liquide de refroidissement du moteur n'est pas normale, remplacer le liquide de refroidissement du moteur.
|
9. |
SUPPRIMER LES DTC |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Supprimer les DTC.
Powertrain > Engine > Clear DTCs(e) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
|
10. |
VERIFIER SI LE DTC EST A NOUVEAU EMIS (DTC P26CB71) |
(a) Conduire le véhicule dans les conditions de la période test décrites dans la Période test de confirmation.
(b) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(c) Relever les DTC.
Powertrain > Engine > Trouble CodesCONSEIL:
Si aucun DTC n'est émis, la réparation a été correctement effectuée.
SUIVANT | ![]() | FIN |
