DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de pompe à eau du moteur (logement de l'entrée d'eau) sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
système de sonar de détection de distance intelligent*1 | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
*1: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE POMPE A EAU DU MOTEUR (LOGEMENT DE L'ENTREE D'EAU)

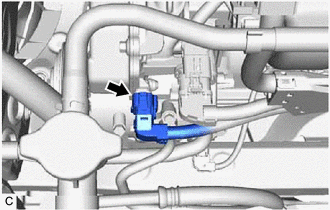

(a) Débrancher le connecteur du câble de capteur. |
|

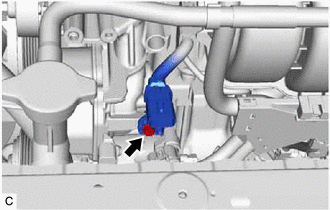

(b) A l'aide d'une clé à douille de 8 mm, déposer le boulon et débrancher le câble de capteur de l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau). |
|

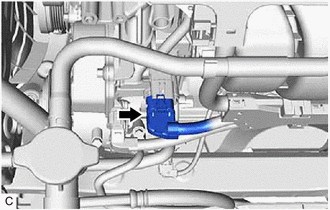

(c) Débrancher le connecteur d'ensemble de pompe à eau de moteur (logement de l'entrée d'eau). |
|

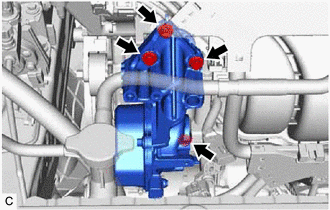

(d) Déposer les 4 boulons et l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau) de l'ensemble de bloc-cylindres. |
|

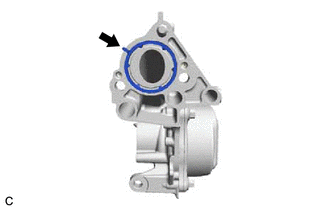

(e) Déposer le joint d'étanchéité de l'ensemble de pompe à eau de moteur (logement d'entrée d'eau). |
|
