Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE DE POMPE A EAU DE MOTEUR (LOGEMENT DE L'ENTREE D'EAU)

(a) Reposer le nouveau joint d'étanchéité sur l'ensemble de pompe à eau de moteur (logement d'entrée d'eau).

CONSEIL:

Veiller à nettoyer les surfaces de contact.

(b) Reposer l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau) sur l'ensemble de bloc-cylindres avec les 4 boulons.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

(c) Brancher le connecteur d'ensemble de pompe à eau de moteur (logement de l'entrée d'eau).

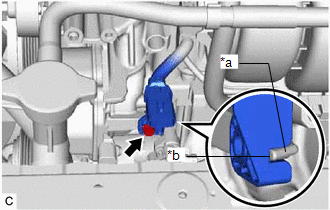

(d) Aligner la saillie de l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau) avec la découpe dans l'attache de câble de capteur.

*a

Saillie

*b

Découpe

(e) A l'aide d'une clé à douille de 8 mm, brancher le câble de capteur sur l'ensemble de pompe à eau de moteur (logement de l'entrée d'eau) avec le boulon.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(f) Brancher le connecteur du câble de connecteur.

2. REPOSER LE SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT

Cliquer ici
