Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur de coulissement.

(1) Vérifier si l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de moteur de coulissement.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 2

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers l'avant

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 2

L'assise de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de siège avant gauche.

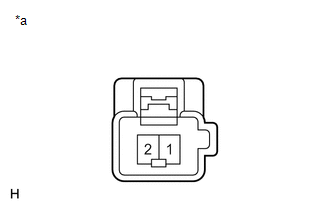

*a

Pièce constitutive sans faisceau de câbles branché

(vers le moteur de coulissement (ensemble de dispositif de réglage de siège avant gauche)

2. VERIFIER L'ENSEMBLE DE MOTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

(a) Vérifier le fonctionnement de l'ensemble de moteur d'inclinaison de siège à réglage électrique gauche.

(1) S'assurer que l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de l'ensemble de moteur de réglage d'inclinaison de siège à réglage électrique gauche.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 2

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 2

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de réglage d'inclinaison de siège à réglage électrique gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de moteur de réglage d'inclinaison de siège à réglage électrique gauche)

3. VERIFIER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

(a) Vérifier le fonctionnement de l'ensemble de moteur de commande de dispositif de levage de siège à réglage électrique gauche.

(1) S'assurer que l'assise de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur de l'ensemble de moteur de commande de dispositif de levage de siège à réglage électrique gauche.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 2

L'assise de siège se déplace vers le haut

Batterie positive (+) → Borne 2

Batterie négative (-) → Borne 1

L'assise de siège se déplace vers le bas

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de commande de dispositif de levage de siège à réglage électrique gauche.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de moteur de commande de dispositif de levage de siège à réglage électrique gauche)

4. VERIFIER LE SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT GAUCHE

(a) Vérifier le fonctionnement du moteur d'inclinaison.

(1) Vérifier si le dossier de siège se déplace librement lorsque la batterie est branchée sur les bornes du connecteur du moteur d'inclinaison.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 4

Le dossier de siège se déplace vers l'avant

Batterie positive (+) → Borne 4

Batterie négative (-) → Borne 1

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'armature de dossier de siège avant gauche.

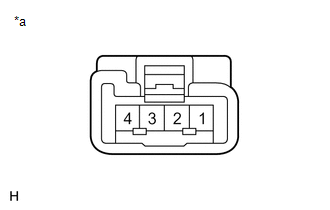

*a

Pièce constitutive sans faisceau de câbles branché

(Moteur de réglage d'inclinaison (sous-ensemble d'armature de dossier de siège avant gauche))
