Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

REMARQUE:

PROCEDURE

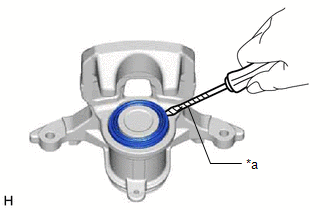

1. DEPOSER LE SOUFFLET DE CYLINDRE

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le soufflet de cylindre du cylindre de frein à disque arrière.

REMARQUE:

Veiller à ne pas endommager la surface intérieure ou la rainure du soufflet de cylindre du cylindre de frein à disque arrière.

*a

Ruban adhésif de protection

2. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE

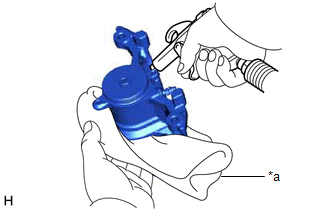

(a) Placer un morceau de tissu entre le piston de frein à disque arrière et l'ensemble de cylindre de frein à disque arrière.

*a

Chiffon

(b) Appliquer de l'air comprimé pour déposer le piston de frein à disque arrière du cylindre de frein à disque arrière.

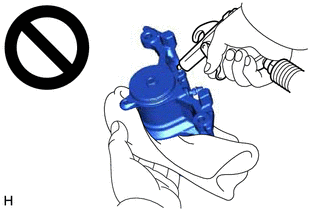

ATTENTION:

  • Ne pas maintenir le cylindre de frein à disque arrière avec une partie de la main entre le cylindre de frein à disque arrière et le piston de frein à disque arrière.
  • Ne pas mettre une partie de la main devant le piston de frein à disque arrière lors de l'utilisation de l'air comprimé car cela peut entraîner de graves blessures.

REMARQUE:

Eviter les éclaboussures de liquide de frein.

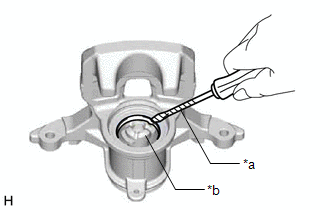

3. DEPOSER LE JOINT DE PISTON

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque arrière.

REMARQUE:

  • Veiller à ne pas endommager la surface intérieure, ni la rainure du joint de piston du cylindre de frein à disque arrière.
  • Empêcher l'écrou de tourner. Si l'écrou tourne accidentellement, le replacer dans sa position d'origine.

*a

Ruban adhésif de protection

*b

Ecrou

4. DEPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Enlever le capuchon de bouchon de purge de frein à disque arrière et le bouchon de purge de frein à disque arrière.

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Déposer le bouchon de purge du frein à disque arrière du cylindre de frein à disque arrière.
