BORNES DE L'ECU

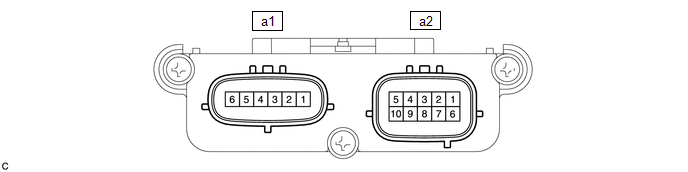

ECU DE DETECTION D'OCCUPANT (pour fabrication TMC)
|
N° de borne (symbole) |
Couleur du câblage | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|---|
|
a1-1 (SVC1) - a1-5 (SGD1) |
R - G | Alimentation électrique de capteur de classification d'occupant avant gauche |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a1-2 (SVC3) - a1-6 (SGD3) |
GR - W | Alimentation électrique de capteur de classification d'occupant arrière gauche |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a1-3 (SIG1) - a1-5 (SGD1) |
P - G | Signal de capteur de classification d'occupant avant gauche |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a1-4 (SIG3) - a1-6 (SGD3) |
SB - W | Signal de capteur de classification d'occupant arrière gauche |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a1-5 (SGD1) - a2-10 (GND) |
G - W-B | Masse de capteur de classification d'occupant avant gauche |
En permanence | En dessous de 1 V |
|
a1-6 (SGD3) - a2-10 (GND) |
W - W-B | Masse de capteur de classification d'occupant arrière gauche |
En permanence | En dessous de 1 V |
|
a2-4 (CANL) - a2-10 (GND) |
SB - W-B | Ligne de communication CAN |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a2-5 (CANH) - a2-10 (GND) |
R - W-B | Ligne de communication CAN |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a2-6 (IG2) - a2-10 (GND) |
B - W-B | Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a2-7 (BSW) - a2-9 (BGND) |
G - P | Signal du contacteur de boucle côté passager avant |
En permanence | Génération d'impulsions |
|
a2-9 (BGND) - a2-10 (GND) |
P - W-B | Masse du contacteur de boucle côté passager avant |
En permanence | En dessous de 1 V |
|
a2-10 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
ECU DE DETECTION D'OCCUPANT (pour fabrication TMMK)
|
N° de borne (symbole) |
Couleur du câblage | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|---|
|
a7-1 (SVC1) - a7-5 (SGD1) |
R - G | Alimentation électrique de capteur de classification d'occupant avant gauche |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a7-2 (SVC3) - a7-6 (SGD3) |
GR - W | Alimentation électrique de capteur de classification d'occupant arrière gauche |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a7-3 (SIG1) - a7-5 (SGD1) |
P - G | Signal de capteur de classification d'occupant avant gauche |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a7-4 (SIG3) - a7-6 (SGD3) |
Y - W | Signal de capteur de classification d'occupant arrière gauche |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a7-5 (SGD1) - a6-10 (GND) |
G - W-B | Masse de capteur de classification d'occupant avant gauche |
En permanence | En dessous de 1 V |
|
a7-6 (SGD3) - a6-10 (GND) |
W - W-B | Masse de capteur de classification d'occupant arrière gauche |
En permanence | En dessous de 1 V |
|
a6-4 (CANN) - a6-10 (GND) |
W - W-B | Ligne de communication CAN |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a6-5 (CANP) - a6-10 (GND) |
L - W-B | Ligne de communication CAN |
Contacteur d'allumage en position ON |
Génération d'impulsions |
|
a6-6 (IG2) - a6-10 (GND) |
B - W-B | Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 à 14 V |
|
a6-7 (BSW) - a6-9 (BGND) |
G - P | Signal du contacteur de boucle côté passager avant |
En permanence | Génération d'impulsions |
|
a6-9 (BGND) - a6-10 (GND) |
P - W-B | Masse du contacteur de boucle côté passager avant |
En permanence | En dessous de 1 V |
|
a6-10 (GND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 V |
