Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1

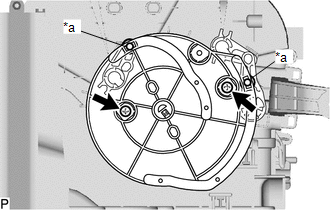

(a) Brancher les 2 tringles de l'ensemble de soufflante sur les 2 rainures de la plaque du sous-ensemble de servo de voletde soufflante n° 1 comme indiqué sur le schéma.

*a

Lien

(b) Reposer le sous-ensemble de servo de volet de soufflante n° 1 à l'aide des 2 vis.

2. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR

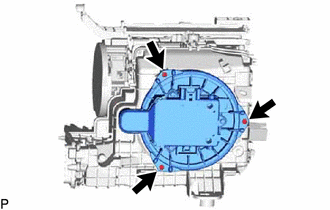

(a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis.

REMARQUE:

Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent.

3. REPOSER LE FILTRE DE PURIFICATION D'AIR

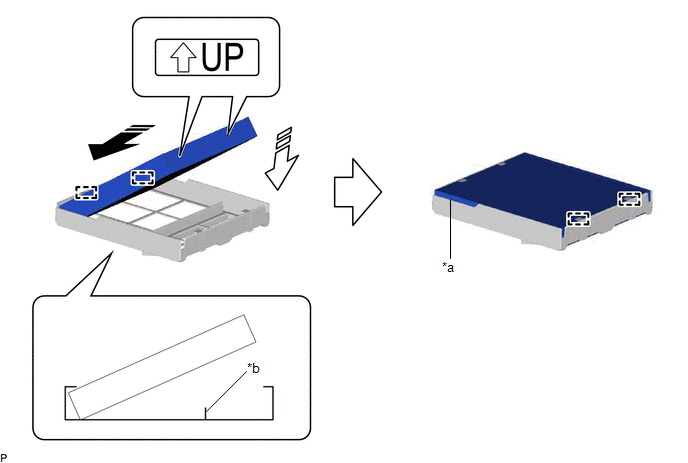

(a) Engager les 2 guides sur la découpe du boîtier de filtre à air puis fixer les 2 guides comme indiqué sur le schéma pour reposer le filtre de purification d'air.

*a

Découpe

*b

Nervure

Reposer dans ce sens (1)

Reposer dans ce sens (2)

REMARQUE:

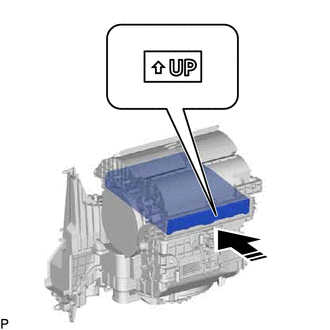

(b) Reposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.

Poser dans ce sens

REMARQUE:

S'assurer que le repère "UP" est orienté dans le bon sens avant de reposer le sous-ensemble de filtre à air.

4. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

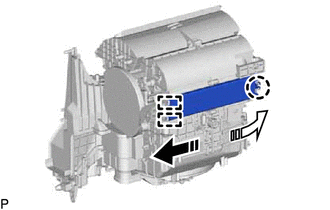

(a) Engager les 2 guides et la griffe comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de reposer la plaque de couvercle de filtre à air.

Reposer dans ce sens (1)

Reposer dans ce sens (2)
