DESCRIPTION
Si la ligne de communication (EFIO - IMI) vers l'ensemble d'ECU de clé à transpondeur est bloquée élevée (ex: court-circuitée en +B), l'ECM enregistre ce DTC.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Remarque |
|---|---|---|---|---|
|
B279A12 | Court-circuit du système antidémarrage à la batterie. |
Lorsque la ligne de communication (EFIO-IMI) entre l'ECM et l'ensemble d'ECU de clé à transpondeur est bloquée élevée. |
|
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté | Fonctionnement de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le moteur ne peut pas démarrer (l'allumage initial se produit et le moteur est lancé, puis l'allumage s'arrête) |
Le moteur ne démarre pas. |
|
N° de DTC | Data List et Active Test |
|---|---|
| B279A12 | - |

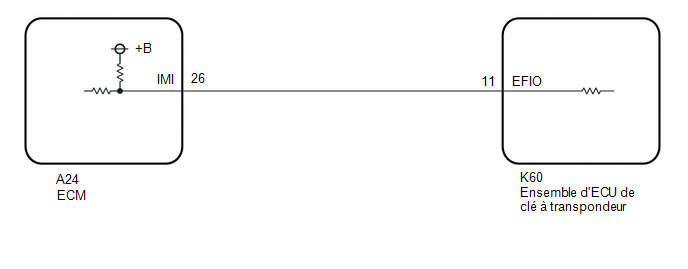

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE BRANCHEMENT DU CONNECTEUR |
(a) S'assurer que les connecteurs sont correctement branchés sur l'ECM et l'ensemble d'ECU de clé à transpondeur.
OK:
Les connecteurs sont correctement branchés.
| MAL | .gif) |
BRANCHER LES CONNECTEURS CORRECTEMENT |
|
| 2. |
VERIFIER ECM |
(a) Débrancher le connecteur K60 de l'ensemble d'ECU de clé à transpondeur.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K60-11 (EFIO) - Masse de carrosserie |
En permanence | 11 à 14 V |
| MAL | | PASSER AU POINT 4 |
|
| 3. |
VERIFIER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR (BORNE EFIO) |
(a) Brancher le connecteur K60 de l'ensemble d'ECU de clé à transpondeur.

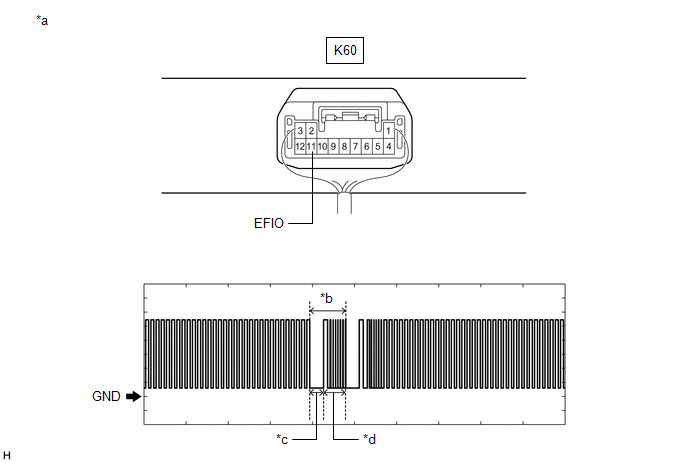

(b) Vérifier la forme d'onde à l'aide d'un oscilloscope.
|
*a | Pièce constitutive avec faisceau de câbles branché (Ensemble d'ECU de clé à transpondeur) |
*b | Forme d'onde |
|
*c | Environ 160 ms |
*d | Environ 270 ms |
OK:
|
Branchement du tester | Condition | Réglage de l'appareil | Condition spécifiée |
|---|---|---|---|
| K60-11 (EFIO) - Masse de carrosserie |
Contacteur d'allumage mis en position ON à l'aide du sous-ensemble d'émetteur de clé électronique enregistré |
2 V/DIV., 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde) |
| OK | |
REMPLACER L'ECM |
| MAL | |
REMPLACER L'ENSEMBLE D'ECU DE CLE A TRANSPONDEUR
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE CLE A TRANSPONDEUR - ECM) |
(a) Débrancher le connecteur A24 ECM.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| K60-11 (EFIO) - A24-26 (IMI) | Contacteur d'allumage en position ON |
En dessous de 1 Ω |
| OK | |
REMPLACER L'ECM |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
