Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur à ultrasons sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Ensemble de pare-chocs avant (avec système de moniteur de rétroviseur panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
|
|
|
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
2. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL AVANT
(a) Pour calandre à barre:

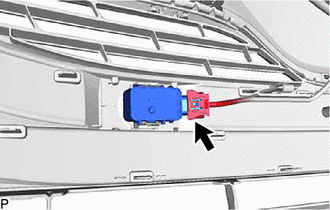

(1) Débrancher le connecteur. | |

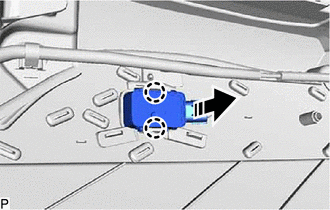

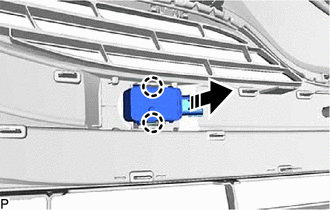

(2) Libérer les 2 griffes et déposer le capteur à ultrasons central avant, comme indiqué sur le schéma.
Déposer dans ce sens |
(b) Pour calandre à engrenage:

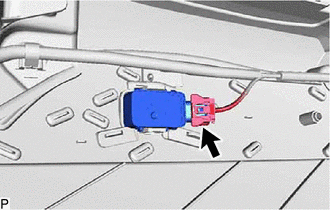

(1) Débrancher le connecteur. | |

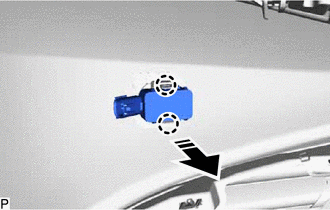

(2) Libérer les 2 griffes et déposer le capteur à ultrasons central avant, comme indiqué sur le schéma.
Déposer dans ce sens |
3. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE AVANT
(a) Pour calandre à barre:

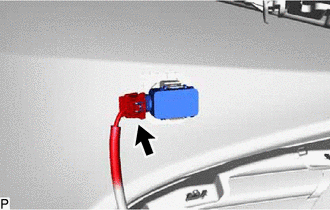

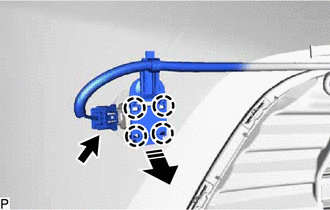

(1) Débrancher le connecteur.
Déposer dans ce sens |
(2) Libérer les 4 griffes comme indiqué sur le schéma.

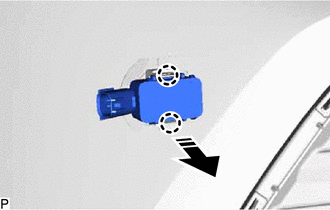

(3) Libérer les 2 griffes et déposer le capteur à ultrasons d'angle avant, comme indiqué sur le schéma.
Déposer dans ce sens |
(b) Pour calandre à engrenage:
(1) Débrancher le connecteur. | |
(2) Libérer les 2 griffes et déposer le capteur à ultrasons d'angle avant, comme indiqué sur le schéma.
Déposer dans ce sens |
4. DEPOSER L'AGRAFE DE CAPTEUR A ULTRASONS (pour calandre de type à barre)
CONSEIL:
Effectuer cette procédure uniquement si le remplacement de l'agrafe de capteur à ultrasons est nécessaire.

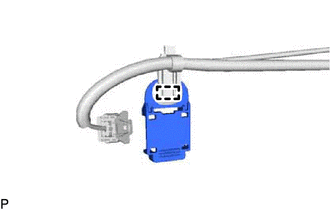

(a) Libérer l'attache pour déposer l'agrafe de capteur à ultrasons du câble. |
|
5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT (pour calandre de type à barre)
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons central avant est nécessaire.
- Lors de la dépose du dispositif de retenue de capteur à ultrasons central avant, chauffer l'ensemble de pare-chocs avant et le dispositif de retenue de capteur à ultrasons central avant à l'aide d'une lampe chauffante.
(a) Chauffer l'ensemble de pare-chocs avant et le dispositif de retenue de capteur à ultrasons central avant à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.
Température de chauffage:
Elément | Température |
---|---|
Ensemble de pare-chocs avant |
40 à 60°C (104 à 140°F) |
Dispositif de retenue de capteur à ultrasons central avant |

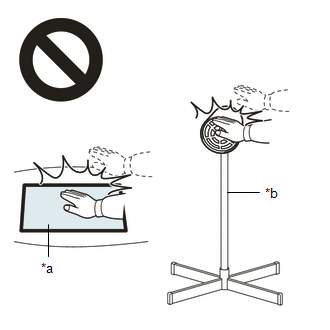

ATTENTION:
- Ne pas toucher le lampe chauffante et les pièces ayant chauffé.
- Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |

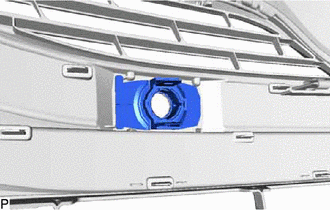

(b) Déposer le dispositif de retenue de capteur à ultrasons central avant. |
|
6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons d'angle avant est nécessaire.
- Lors de la dépose du dispositif de retenue de capteur à ultrasons d'angle avant, chauffer l'ensemble de pare-chocs avant et le dispositif de retenue de capteur à ultrasons d'angle avant à l'aide d'une lampe chauffante.
(a) Chauffer l'ensemble de pare-chocs avant et le dispositif de retenue de capteur à ultrasons d'angle avant à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.
Température de chauffage:
Elément | Température |
---|---|
Ensemble de pare-chocs avant |
40 à 60°C (104 à 140°F) |
Dispositif de retenue de capteur à ultrasons d'angle avant |
ATTENTION:
- Ne pas toucher le lampe chauffante et les pièces ayant chauffé.
- Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
(b) Pour calandre à barre:

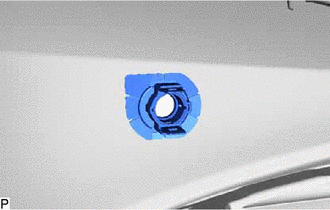

(1) Déposer le dispositif de retenue de capteur à ultrasons d'angle avant. |
|
(c) Pour calandre à engrenage:

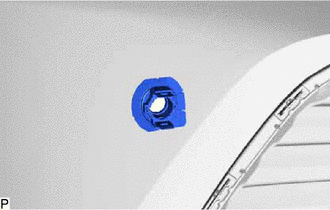

(1) Déposer le dispositif de retenue de capteur à ultrasons d'angle avant. |
|
