PIECES CONSTITUTIVES

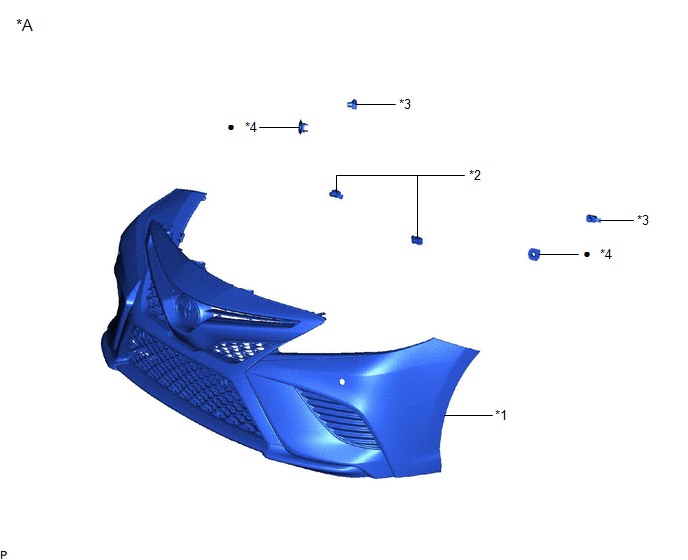

SCHEMA
|
*A | pour calandre de type à barre |
- | - |
|
*1 | ENSEMBLE DE PARE-CHOCS AVANT |
*2 | CAPTEUR A ULTRASONS CENTRAL AVANT |
|
*3 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL AVANT |
*4 | CAPTEUR D'ANGLE AVANT A ULTRASONS |
|
*5 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT |
*6 | AGRAFE DE CAPTEUR A ULTRASONS |
|
● | Pièce non réutilisable |
- | - |

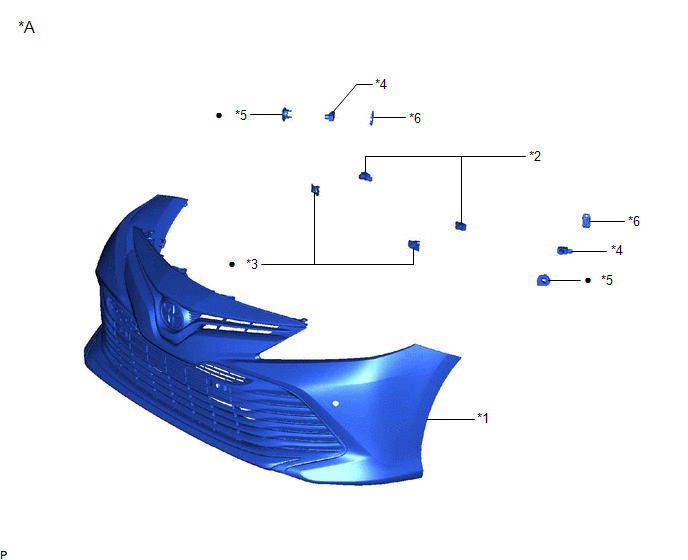

SCHEMA
|
*A | pour calandre de type à grille |
- | - |
|
*1 | ENSEMBLE DE PARE-CHOCS AVANT |
*2 | CAPTEUR A ULTRASONS CENTRAL AVANT |
|
*3 | CAPTEUR D'ANGLE AVANT A ULTRASONS |
*4 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT |
|
● | Pièce non réutilisable |
- | - |
